El smart memo es un maletín de pruebas de presión con secuencias de prueba guiadas por menús para ejecutar fácilmente pruebas de presión en tuberías u objetos de prueba. Contratando las opciones de software correspondientes, se puede disponer de secuencias de prueba según diversas normas y reglamentos. En el ámbito de las tuberías de agua potable, por ejemplo, se trata de pruebas según las normas austriacas ÖVGW W 101, EN 805 o pruebas según la hoja de trabajo alemana DVGW W 400-2. Especialmente para las pruebas según la hoja de trabajo W 400-2, existen requisitos estrictos para la tecnología de medición, el personal y la ejecución de la prueba desde la publicación de la revisión de la normativa en 08/2022.
Sin embargo, debido a la complejidad de los requisitos y los detalles de las normas y reglamentos, pueden producirse errores durante la ejecución, errores operativos o simplemente coincidencias desafortunadas que influyan en el resultado de la prueba. Además, según las normas actuales de la hoja de trabajo W 400-2, en algunos procedimientos de ensayo debe invertirse bastante más tiempo que antes en el propio procedimiento, lo que puede aumentar su inversión de tiempo o personal. Por ello, le ofrecemos la posibilidad de que en el futuro pueda realizar una prueba de estanqueidad automática. Y lo que queremos decir automática, es decir, iniciar la prueba y dejar que se ejecute hasta el final sin ninguna otra intervención. A continuación, le explicamos cómo funciona.
Componentes necesarios para realizar una prueba de estanqueidad automática
Los siguientes componentes básicos de nuestros dispositivos de medición permiten realizar una prueba de estanqueidad automática en tuberías de agua:

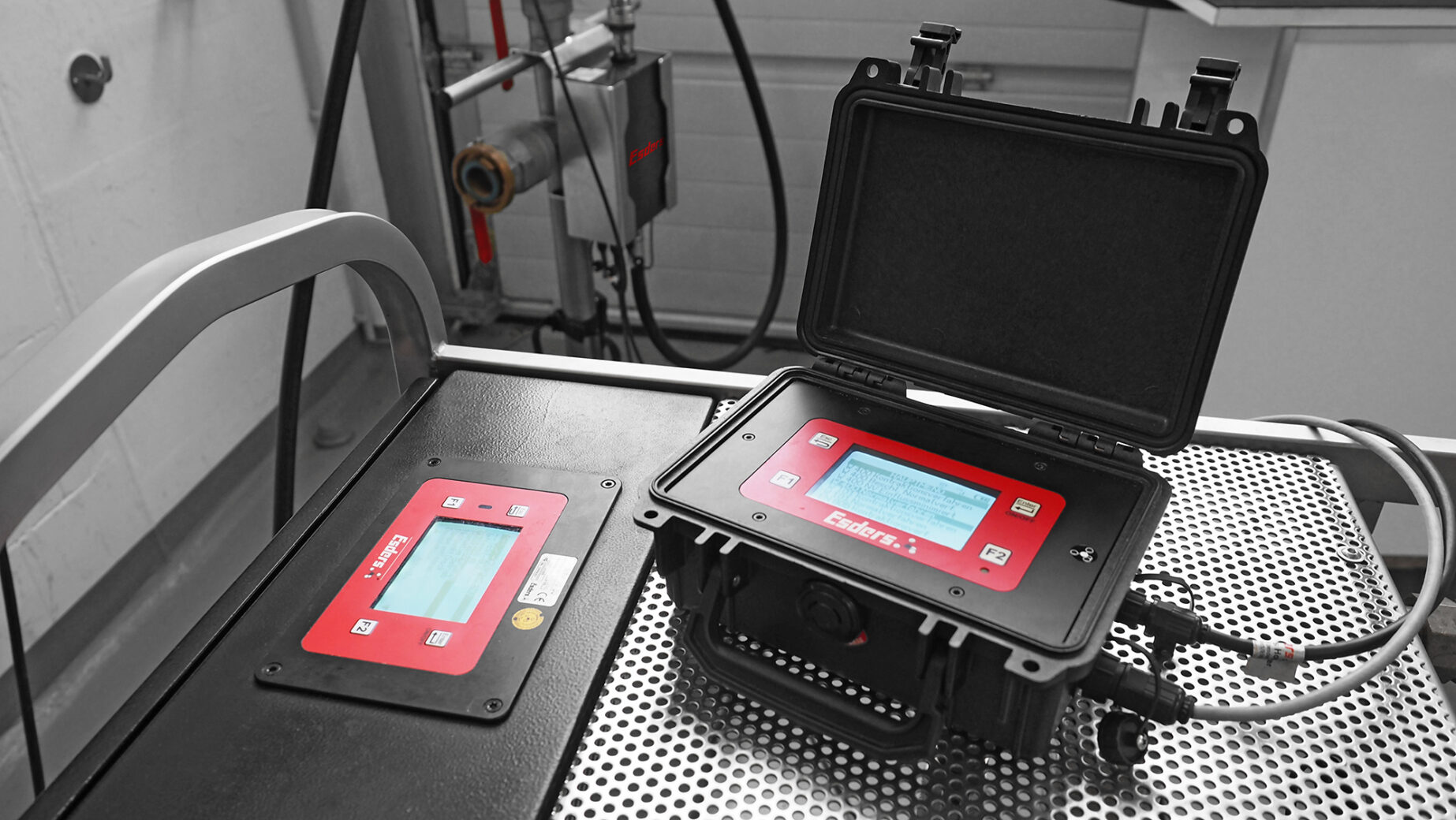

- smart memo: El smart memo es el dispositivo operativo central para llevar a cabo la prueba. Actúa como generador de órdenes para los demás componentes siguientes, es decir, controla, por ejemplo, la bomba y lee los datos de los sensores.
- Bomba de prueba MPP (nueva generación) por ejemplo MPP 30-30 o la futura MPP 70-35: La MPP sirve para generar y mantener la presión durante la prueba.
- Sensores EDS2
- Sensor de presión EDS2-P: medición y transmisión de datos de presión
- Caudalímetro EDS2-V: medición y transmisión digital del volumen de descarga a el Smart memo.
- Sensor de temperatura EDS2-T: medición y transmisión de datos de temperatura
- Desagüe automático EDS2: este módulo sustituye a la válvula de bola mecánica del cabezal de prueba. También está controlada por el smart memo y se abre y cierra automáticamente para generar una caída de presión definida, por ejemplo, durante
A excepción del desagüe automático EDS2, todos los componentes están ya descritos aquí, por lo que a continuación nos centraremos en la función adicional del desagüe automático EDS2.
Rango de funcionamiento del desagüe automático EDS2
El desagüe automático EDS2 es un módulo opcional para realizar automáticamente pruebas de pérdida de presión o reducciones de presión durante las pruebas de presión del agua. Se controla mediante el smart memo y lleva a cabo la reducción de presión de acuerdo con la normativa en el momento adecuado de la secuencia de prueba especificada por el smart memo. La medición de la cantidad de descarga durante la reducción de presión no la realiza el desagüe de agua automático EDS2, sino que la realiza por separado un caudalímetro EDS2-V.
Preparación de la prueba de estanqueidad automática
La tubería vertical de prueba y el cabezal de prueba HANS deben estar montados. El sensor de presión EDS2-P se conecta al cabezal de prueba HANS. El desagüe automático EDS2 puede conectarse al tubo del banco de pruebas. Si no se dispone de tubería vertical para pruebas, el módulo debe montarse de otra manera, en posición vertical. La conexión de la manguera del desagüe automático EDS2 se conecta a un acoplamiento del cabezal de prueba HANS (el otro acoplamiento se conecta a la manguera de presión del MPP).
Se abre completamente la válvula de bola del cabezal de prueba en dirección al desagüe automático de agua del EDS2. Debemos enchufar un sensor EDS2-V con un rango de medición adecuado en el acoplamiento de la parte superior del desagüe automático EDS2. Por último, monta la manguera de drenaje del EDS2-V y se fija el extremo de salida en un lugar adecuado para que el agua pueda salir correctamente durante el desagüe automático.
Conexión de sensores
El smart memo y el MPP se conectan entre sí mediante el cable de conexión MPP/smart memo (artículo 401100).
El desagüe automático EDS2 se conecta con el smart memo mediante un cable de conexión B11 de 5 metros (artículo 227002). Si la válvula del desagüe automático EDS2 aún no estaba cerrada, se cerrará automáticamente tras poner en marcha el smart memo ( consulte el estado «Por defecto»).
A través de clavijas de conexión B11 adicionales integradas en la parte inferior de la carcasa del desagüe automático de agua EDS2, se pueden conectar los demás sensores EDS2 mediante el cable de conexión B11 de 1 metro (artículo 227220). Por tanto, no necesita conectores en T B11 adicionales.
Estado básico ( estado “Por defecto”) para el desagüe automático EDS2
La fuente de alimentación del desagüe automático EDS2 la proporciona el propio smart memo, no se necesita ninguna fuente de alimentación externa adicional. El estado básico de la válvula del desagüe automático EDS2 está configurado como «cerrado». En cuanto se establece la conexión por cable entre el desagüe automático EDS2 y el smart memo encendido, la válvula del desagüe automático EDS2 pasa básicamente al estado cerrado.
Elemento de menú: válvula de desagüe de agua EDS2 para enjuague o apertura/cierre manual"
ANTES de realizar la prueba, debe lavarse todo el desagüe automático EDS2, incluida la manguera y el EDS2-V conectado (además del lavado obligatorio de la tubería vertical de pruebas). Los componentes de aire dentro de las distintas piezas pueden causar fallos en la alimentación y errores de medición de la cantidad de drenaje.
Dado que el estado por defecto del desagüe automático del EDS2 está configurado como «cerrado», la válvula debe abrirse manualmente para enjuagar los componentes. Para ello, en el menú principal del smart memo aparece la opción de menú «Válvula de desagüe EDS2» después de conectar el desagüe automático EDS2. En esta opción de menú se puede abrir la válvula para el proceso de lavado pulsando una vez «Abrir» (tecla F1). Ahora, por ejemplo, se puede llevar a cabo el proceso de enjuague mediante «operación manual» en el MPP 30-30 con un ajuste de baja velocidad. De este modo, también se purga el MPP al mismo tiempo, si aún no se ha hecho.
Al volver al menú principal del smart memo, la válvula del desagüe automático EDS2 vuelve automáticamente al estado cerrado.
