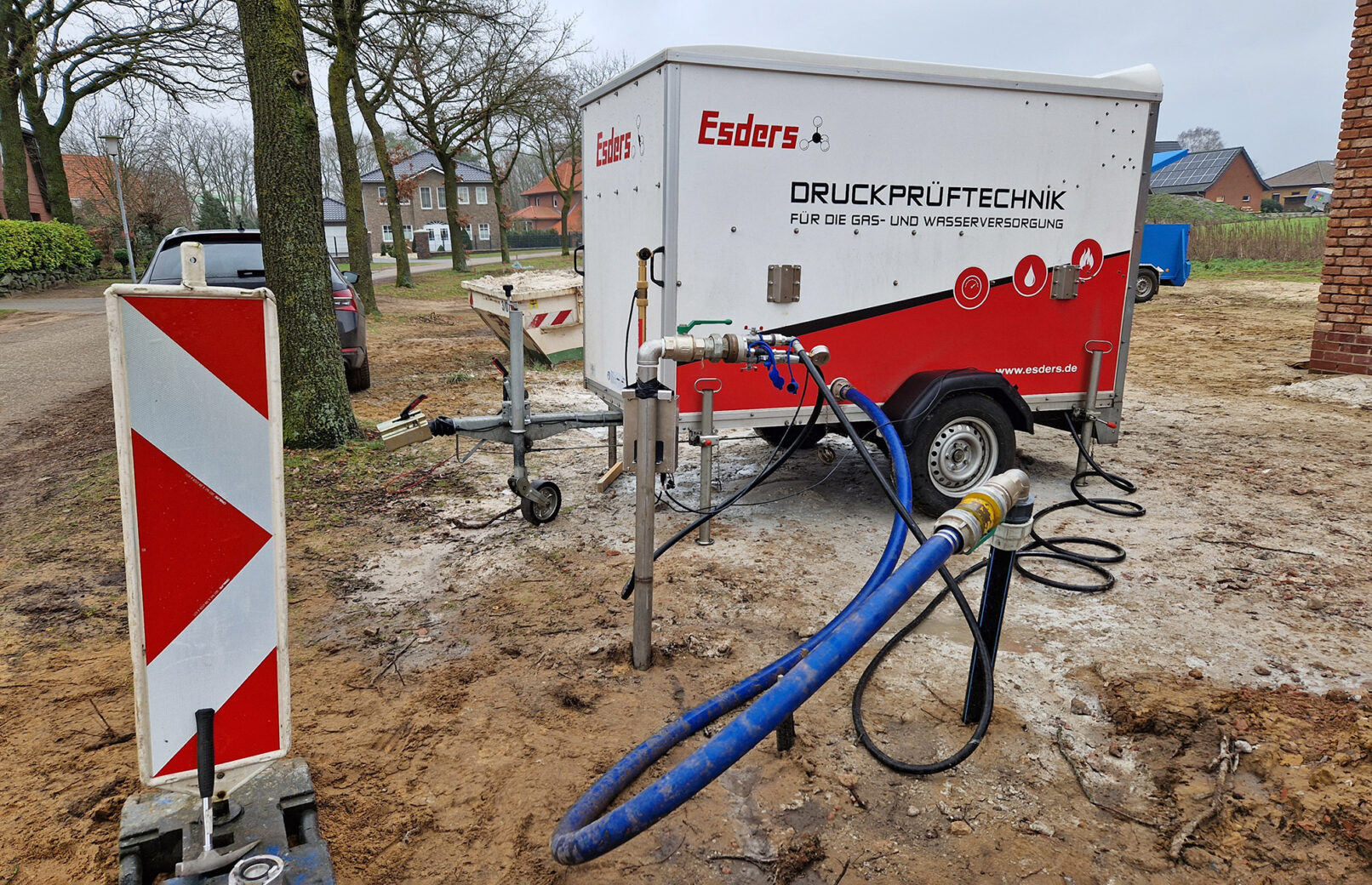

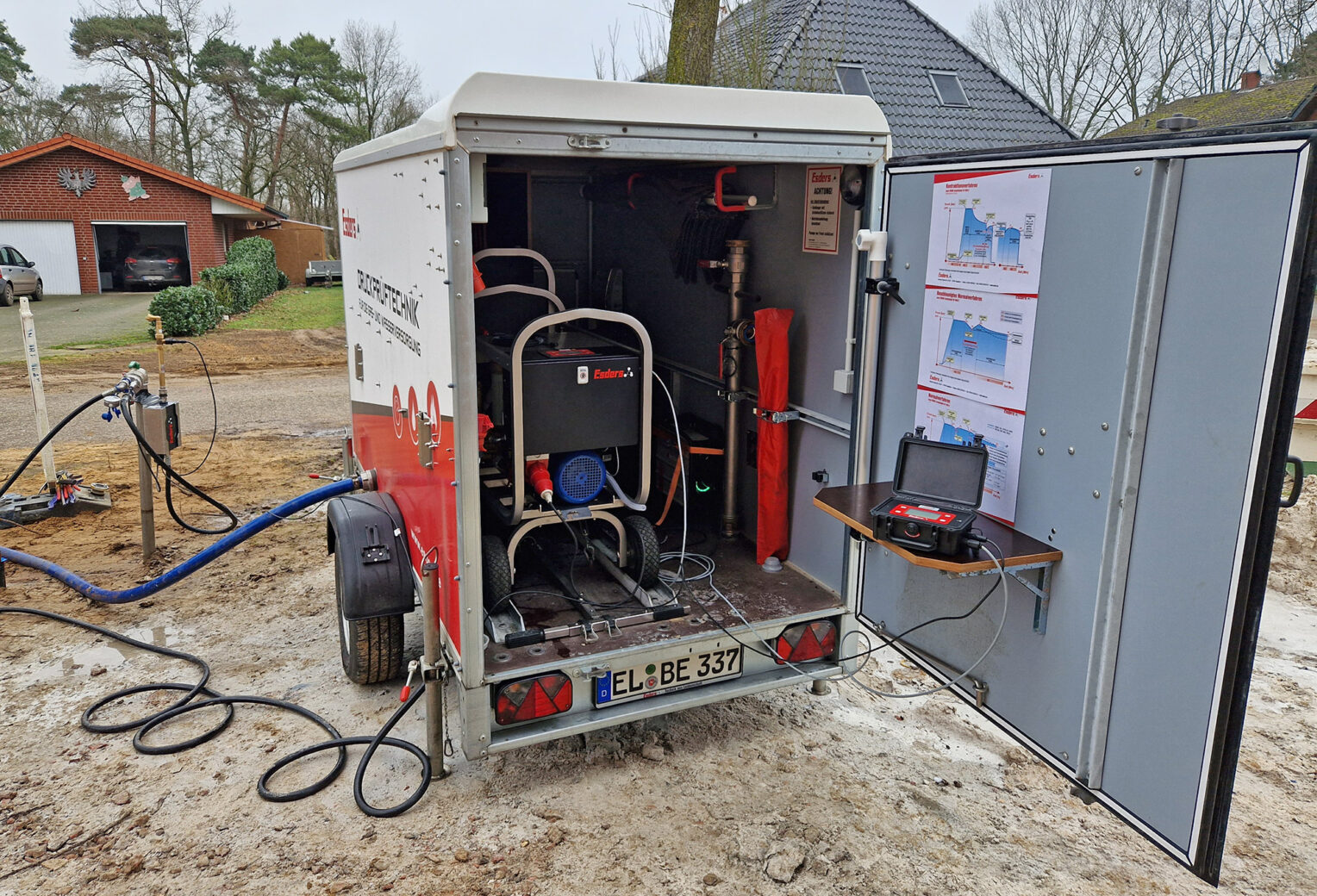

Una vez que haya configurado el dispositivo tal y como se describe en otros artículos de esta sección, conectado los equipos de medición necesarios y enjuagado los componentes pertinentes antes de la puesta en marcha, lleve a cabo los siguientes pasos directamente en el smart memo para la realización de una prueba de estanqueidad por contracción de forma totalmente automática.
Introduzca los datos de la tubería y los parámetros de la prueba en la opción de menú W 400 Método de contracción
Introduzca los datos de la tubería y la presión de prueba deseada en el campo de entrada. Ajuste el parámetro de selección «MPP controlado a distancia» en «Sí» para que el MPP sea controlado por el smart memo durante las fases de presurización y mantenimiento de la presión del procedimiento de prueba.
Tras ajustar el punto cero del sensor de presión (ajuste el punto cero también en el menú principal del MPP), pase a la fase de estabilización pulsando F2.
Fase de estabilización en la prueba de presión mediante contracción
Al principio de la fase de estabilización, la válvula del desagüe automático EDS2 se abre para evitar que se acumule presión en el interior de la tubería. Al final de la fase, la válvula se cierra automáticamente.
Si el MPP aún no está conectado a el smart memo o aún no está listo para su uso, al final de la fase de despresurización se realiza una solicitud para establecer posteriormente la conexión.
En la implementación actual (02/2023) del sistema automático, se requiere una confirmación final por parte del usuario al final de la fase de estabilización, inmediatamente antes de que comience el aumento de presión inicial. El resto de la prueba se ejecuta de forma completamente automática, sin intervención del usuario.
Fase de presurización
Al principio de la fase de estabilización, la válvula del desagüe automático EDS2 se abre para evitar que se acumule presión en el interior de la tubería. Al final de la fase, la válvula se cierra automáticamente.
Si el MPP aún no está conectado a el smart memo o aún no está listo para su uso, al final de la fase de despresurización se realiza una solicitud para establecer posteriormente la conexión.
En la implementación actual (02/2023) del sistema automático, se requiere una confirmación final por parte del usuario al final de la fase de estabilización, inmediatamente antes de que comience el aumento de presión inicial. El resto de la prueba se ejecuta de forma completamente automática, sin intervención del usuario.
Si ha respondido "No" a la consulta al principio de la fase de relajación:
La fase de estabilización debe finalizarse pulsando el botón «Continuar». Seguidamente, se inicia el MPP. Si todavía no existe la conexión entre el MPP y el smart memo a través del cable de conexión, aparecerá el mensaje correspondiente. En cuanto se haya inicializado el MPP, aparecerá un mensaje preguntando si se debe iniciar la presurización. Tras confirmar con OK (F2), el smart memo pasa a la fase de presurización y el MPP comienza a funcionar automáticamente. La presurización se lleva a cabo mediante el control de velocidad del MPP sin sobrepasarse. En cuanto se alcanza la presión de prueba preestablecida, el smart memo pasa automáticamente a la fase de mantenimiento de la presión.
Si ha respondido "Sí" a la consulta al principio de la fase de relajación:
En este caso, no es necesaria ninguna otra acción por su parte. El smart memo ha pasado automáticamente a la fase de presurización, ha inicializado el MPP y ha iniciado la presurización.
Posteriormente (al comienzo de la fase de mantenimiento de la presión), se envía un mensaje de la determinación del volumen de aire, que se ha empleado para determinar si hay demasiado aire residual en la tubería. Hemos recopilado más información sobre la determinación del volumen de aire aquí y aquí.
Fase de mantenimiento de la presión
El smart memo seguirá controlando el MPP y mantendrá una presión constante a la presión de prueba preestablecida durante toda esta fase. Al final de la fase de 30 minutos, el smart memo pasa automáticamente a la fase de reposo.
Fase de reposo
Con el cambio a la fase de reposo, finaliza automáticamente el control de la presión del MPP mediante el smart memo. El MPP se restablece en el menú principal y ya puede ponerse fuera de servicio, vaciarse y guardarse de nuevo tras retirar la conexión del cable al smart memo y cerrar la llave esférica del cabezal de prueba HANS (por favor, no cierre la llave esférica equivocada).
El smart memo comprueba la caída de presión durante la fase de reposo. Si es superior al 20%, la prueba se interrumpe automáticamente porque podría significar que existe una fuga en la tubería.
Una vez finalizada la fase de reposo de 1 hora, el smart memo pasa automáticamente a la prueba de caída de presión.
Fase de caída de presión
En este momento, el desagüe automático EDS2 empieza a reducir la presión automáticamente. La válvula se abre gradualmente y regula la reducción de presión de forma que se alcance la presión objetivo especificada de la mejor manera posible. Al mismo tiempo, el EDS2-V conectado mide el volumen de drenaje y lo transmite digitalmente al smart memo.
Cuando se alcanza la presión objetivo, la válvula del desagüe automático EDS2 se cierra por completo.
El smart memo pasa automáticamente a la prueba principal en cuanto se detecta un aumento de presión como consecuencia de la contracción de la tubería de prueba.
En segundo plano, se realiza una prueba del volumen de descarga y de la caída de presión generada conforme a las especificaciones de la hoja de trabajo actual W 400-2. Si el resultado de la prueba es negativo, aparece el mensaje correspondiente al comienzo de la prueba principal; de lo contrario, la prueba continúa sin mensaje.
Prueba principal

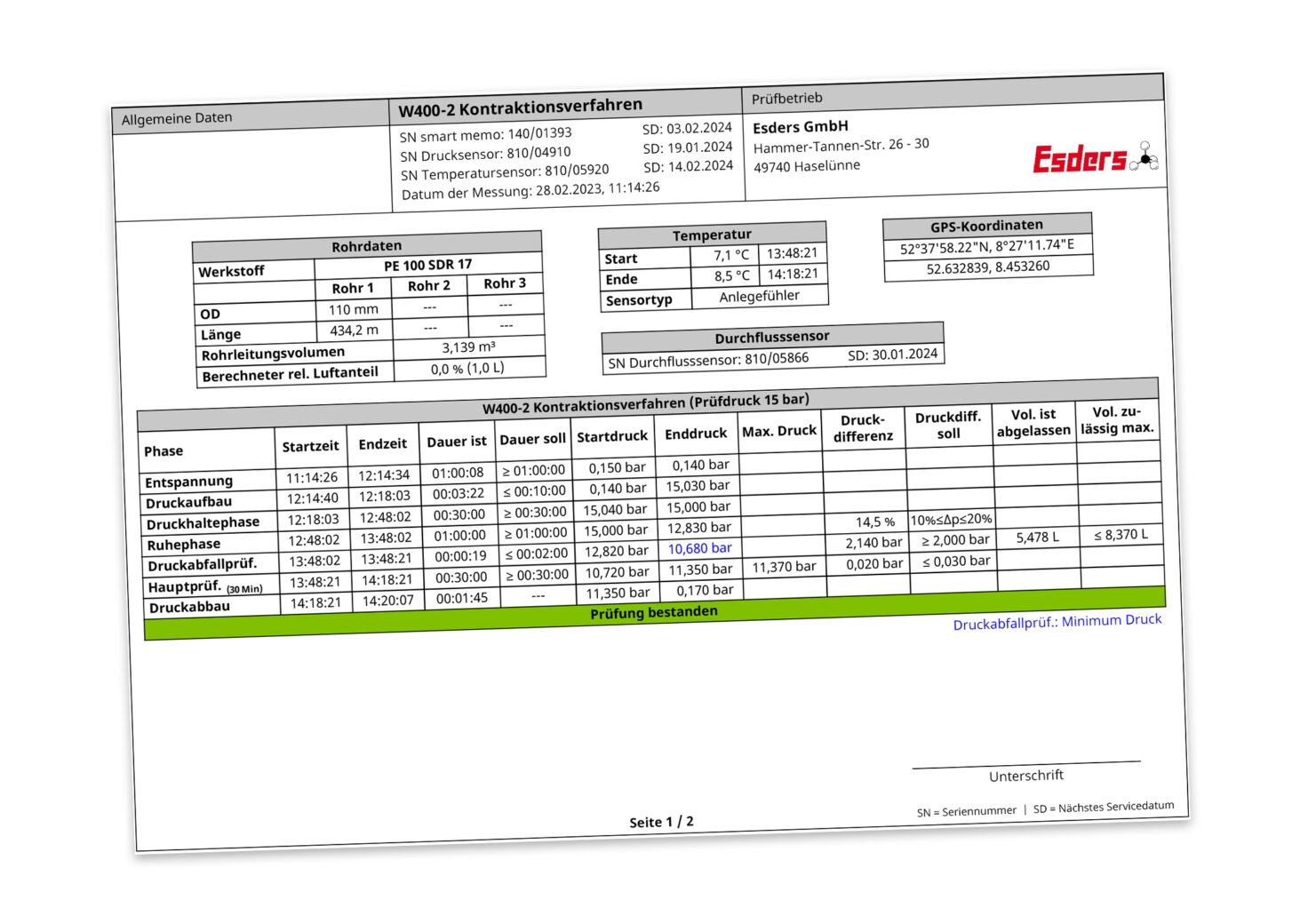

El smart memo registra el aumento de presión como resultado de la contracción y ofrece una evaluación conforme a la normativa una vez finalizada la prueba principal de 30 minutos.
Si la curva de presión se encuentra dentro del rango permitido, la evaluación es positiva.
Si la caída de presión durante la prueba principal es demasiado elevada, el smart memo pasa automáticamente a la extensión de la prueba principal.
Extensión de la prueba principal
El smart memo registra la evolución de la presión en esta fase y ofrece una evaluación conforme a la normativa al final de la extensión de 60 minutos.
Al final de la fase, el smart memo cambia automáticamente a la página de resultados u, opcionalmente, a la fase de liberación de la presión (si se ha configurado previamente, véase más abajo).
Fase de liberación de presión
La fase de liberación de presión puede activarse opcionalmente en la opción de menú ajustes. Si la fase está activada, el desagüe automático EDS2 genera automáticamente una reducción de presión para aliviar la tubería y finalizar la prueba.
De este modo, la tubería de prueba no se somete innecesariamente a una presión de prueba prolongada una vez finalizada la prueba de estanqueidad por contracción automática.
Disponibilidad de opciones para la realización de la prueba de estanqueidad por contracción automática
Las funciones adicionales del desagüe automático EDS2 están disponibles actualmente (02/2023) para los siguientes procedimientos:
- W 400-2 Procedimiento de contracción
- W 400-2 Procedimiento estándar
- W 400-2 Procedimiento estándar con influencia minimizada
- W 101 Procedimiento de contracción
- W 101 Procedimiento estándar
- EN 805 Procedimiento de contracción
- EN 805 Procedimiento normalizado
Equipo necesario y recomendado para llevar a cabo la prueba de estanqueidad por contracción automática
.jpg?width=100)
.jpg?width=100)
.jpg?width=100)
.jpg?width=100)
.jpg?width=100)
.jpg?width=100)
.jpg?width=100)
.jpg?width=100)
NOTA: Necesitas dos cables B11 de 5 metros.
.jpg?width=100)
NOTA: Necesitas dos cables B11 de 1 metro o un cable de extensión B11.
