La transformación de las redes de energía y gas está en pleno apogeo. Con el aumento del suministro de hidrógeno (H₂) a la infraestructura de gas existente y la construcción de gasoductos específicos para hidrógeno, los operadores de redes y los proveedores de servicios se enfrentan a nuevos retos. Surge una cuestión clave, especialmente durante la puesta en servicio, el desmantelamiento o la purga de los gasoductos: ¿cómo gestionamos el hidrógeno que hay que desplazar o liberar de los gasoductos? La combustión de hidrógeno es una solución ante este reto.
Combustión controlada en antorcha del hidrógeno en lugar de liberarlo a la atmósfera
La simple liberación ( venteo) no es una opción. Hay dos razones fundamentales para ello:
- Seguridad (riesgo de explosión): El hidrógeno tiene un rango de ignición extremadamente amplio y pertenece al grupo de explosividad más alto (IIC). La liberación incontrolada plantea riesgos para la seguridad.
- Protección del clima (GWP): Aunque el hidrógeno no es un gas de efecto invernadero directo como el metano (CH₄) o el dióxido de carbono (CO₂), sí tiene un potencial de calentamiento global (GWP) indirecto significativo. En la atmósfera, el hidrógeno prolonga la vida útil del metano e influye en la formación de ozono. Por lo tanto, debe minimizarse su liberación incontrolada a la atmósfera.
La solución es la quema controlada del gas.
Marco normativo para la quema de hidrógeno
La hoja técnica G 404 de la DVGW establece las bases para la quema de gases. En ella se describen las antorchas de gas portátiles como una herramienta eficaz para reducir las emisiones de gas.
Sin embargo, las propiedades físicas del hidrógeno requieren un equipamiento especializado. El H₂ tiene una densidad muy baja, se difunde con extrema rapidez y arde con una llama casi invisible. Pero lo más importante es que está clasificado en el grupo de explosión IIC. El equipamiento utilizado, desde la medición hasta la combustión, debe cumplir estos requisitos de seguridad más exigentes para, por ejemplo, evitar en cualquier circunstancia un retroceso de llama hacia la tubería.
El equipo ideal para aplicaciones de hidrógeno: OLLI H2 y la antorcha de gas portátil
Para garantizar que todos los procesos se lleven a cabo de forma segura, con bajas emisiones y con la documentación adecuada, OLLI H2 y las antorchas de gas portátiles forman un sistema perfectamente coordinado.
Antorchas de gas portátiles
Nuestras antorchas portátiles para gas están diseñadas para la quema de gas natural, propano e hidrógeno.
- Antorcha de gas portátil S: Diseñada para cumplir los requisitos de las conexiones domésticas y las tuberías de conexión a la red. Pesa solo 2.850 g, es especialmente fácil de usar, se pone en funcionamiento rápidamente y alcanza caudales de hasta 8 Nm³/h (basado en metano a 1 bar).

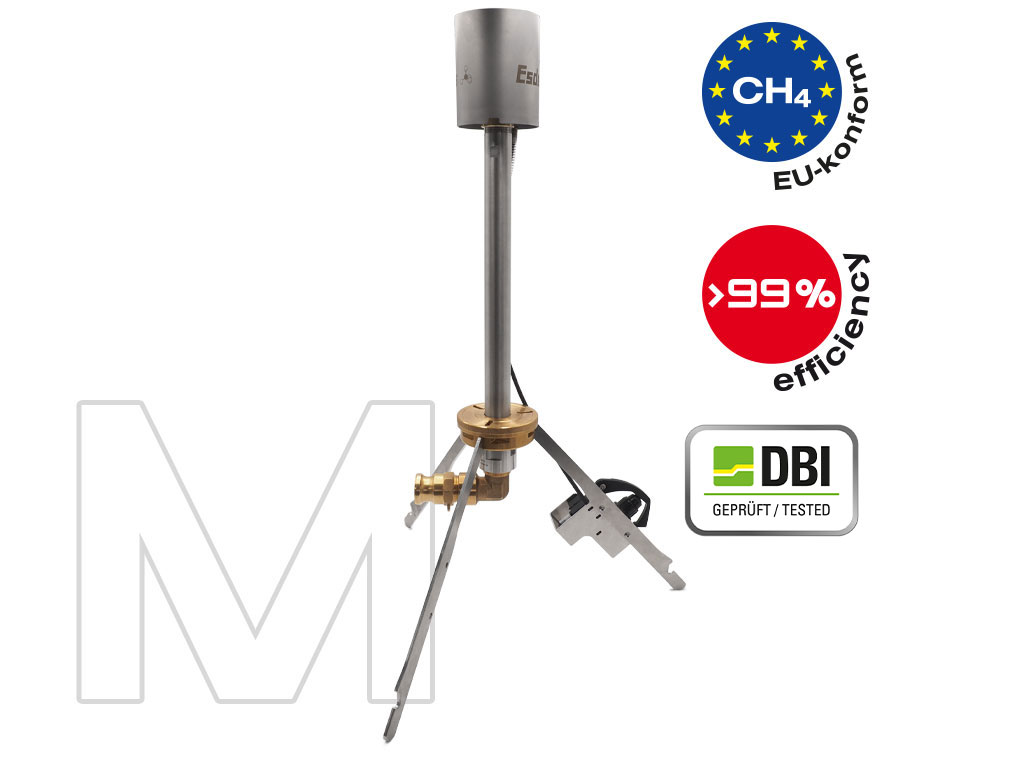

- Antorcha de gas portátil M: Ideal para redes de distribución de baja y media presión. Es compacta, de rápida instalación y, con un caudal de hasta 40 Nm³/h (basado en metano a 1 bar), extremadamente eficiente.

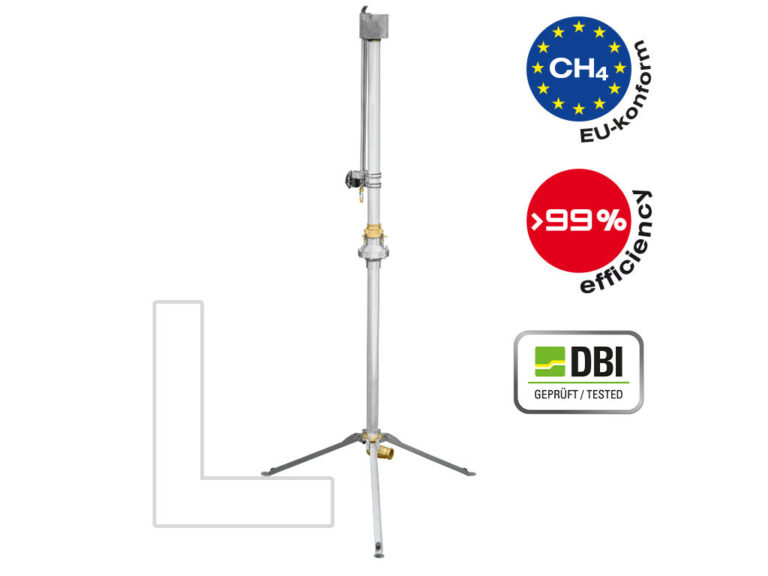

- Antorcha de gas portátil L: Diseñada para redes de media y alta presión. Tiene una capacidad significativamente mayor (aprox. 800 Nm³/h a > 2 bar) y, a pesar de su altura de 2,5 metros, se puede montar a partir de dos piezas en tan solo unos minutos sin necesidad de herramientas.
Dispositivo de medición OLLI H2
OLLI H2 es nuestro dispositivo multifuncional, compacto y a prueba de explosiones para la medición de hidrógeno (de 0 a 100 % vol.). Cuenta con la certificación ATEX para el grupo de dispositivos IIC. Equipado con una bomba de alto rendimiento, es el instrumento ideal para supervisar el proceso de quema en antorcha. La característica adicional clave en este caso es la medición-V integrada (medición de volumen).
Grupo de explosión IIC
Los tres modelos de antorcha de gas están equipados con una válvula antirretorno de llama integrada, homologada para gases de los grupos de explosión IIA, IIA1, IIB y, en particular, IIC. Un sistema de encendido continuo integrado garantiza una combustión estable en todos los modelos, con un rendimiento de aproximadamente el 99 % en condiciones ideales.
Cómo quemar hidrógeno de forma segura: guía paso a paso
En la práctica, la quema de gas suele comenzar cuando surge una necesidad urgente de realizar reparaciones. Se ha producido una avería en el gasoducto debido al envejecimiento y el desgaste, la corrosión o una fuga. Se excava el terreno, se deja al descubierto el tramo dañado de la tubería y se desconecta la sección afectada del resto de la red. A continuación, comienza el proceso de desmantelamiento propiamente dicho:
Paso 1: Asegúrate de que la zona de trabajo sea segura y conecta la antorcha
Asegúrate de que la zona de trabajo sea segura. Utiliza el elemento de menú «Entrada a espacios confinados» del OLLI H2 para comprobar si hay fugas de hidrógeno en el aire ambiente. Una vez que hayas comprobado la zona, selecciona un modelo adecuado de la antorcha de gas portátil, en función de la presión de la tubería y del volumen de gas, y conéctalo al punto de alivio de presión de la tubería.
Paso 2: Configura OLLI H2 e inicia la medición-V
En el menú principal de OLLI H2, selecciona la opción «Medición-V». A continuación, selecciona «Hidrógeno» como tipo de gas y elige la antorcha que estés utilizando. Después, introduce el diámetro interno de la tubería. Este valor sirve de base para el cálculo posterior de la velocidad de flujo.
Paso 3: Instala el sistema de medición en el regulador de presión

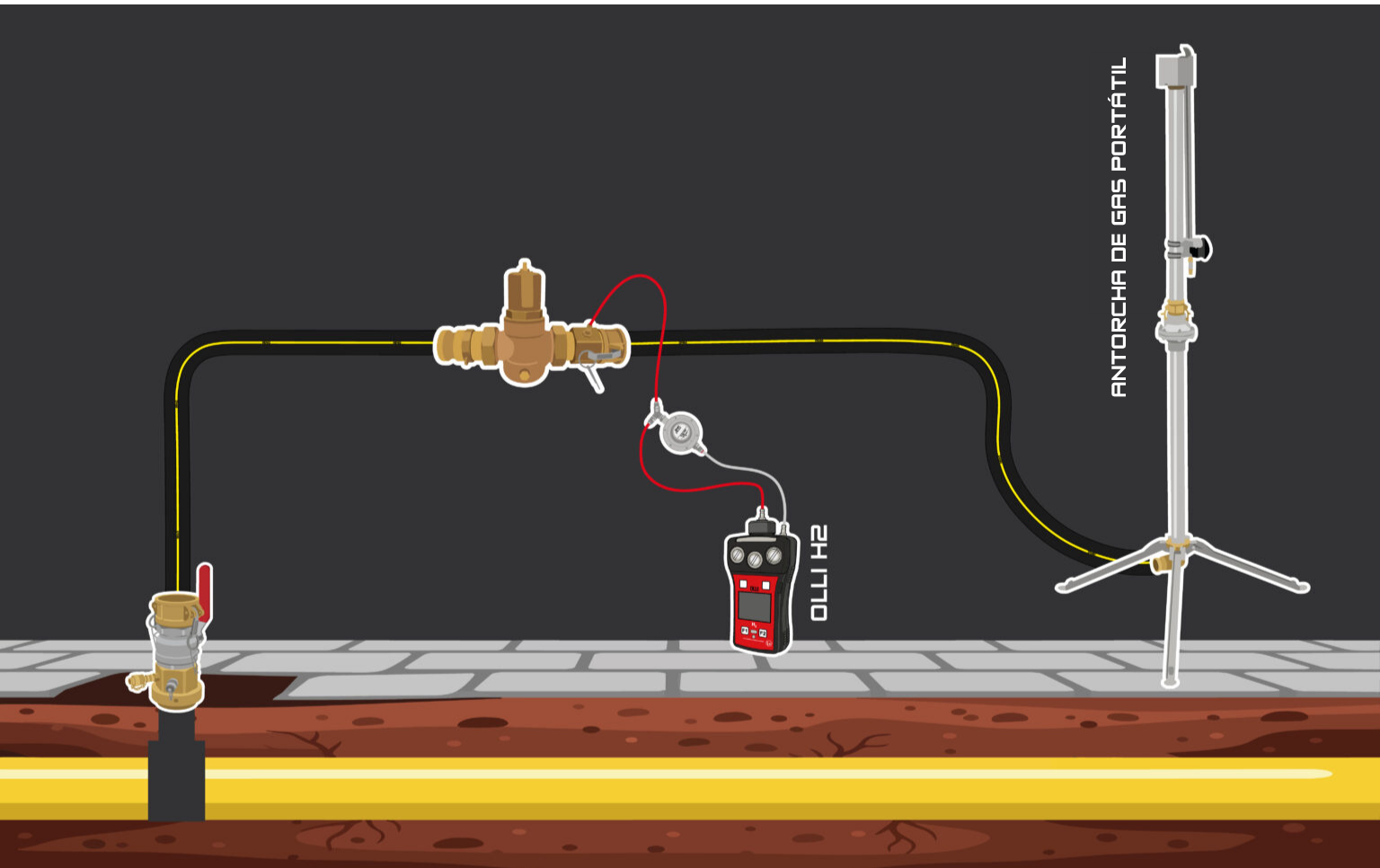

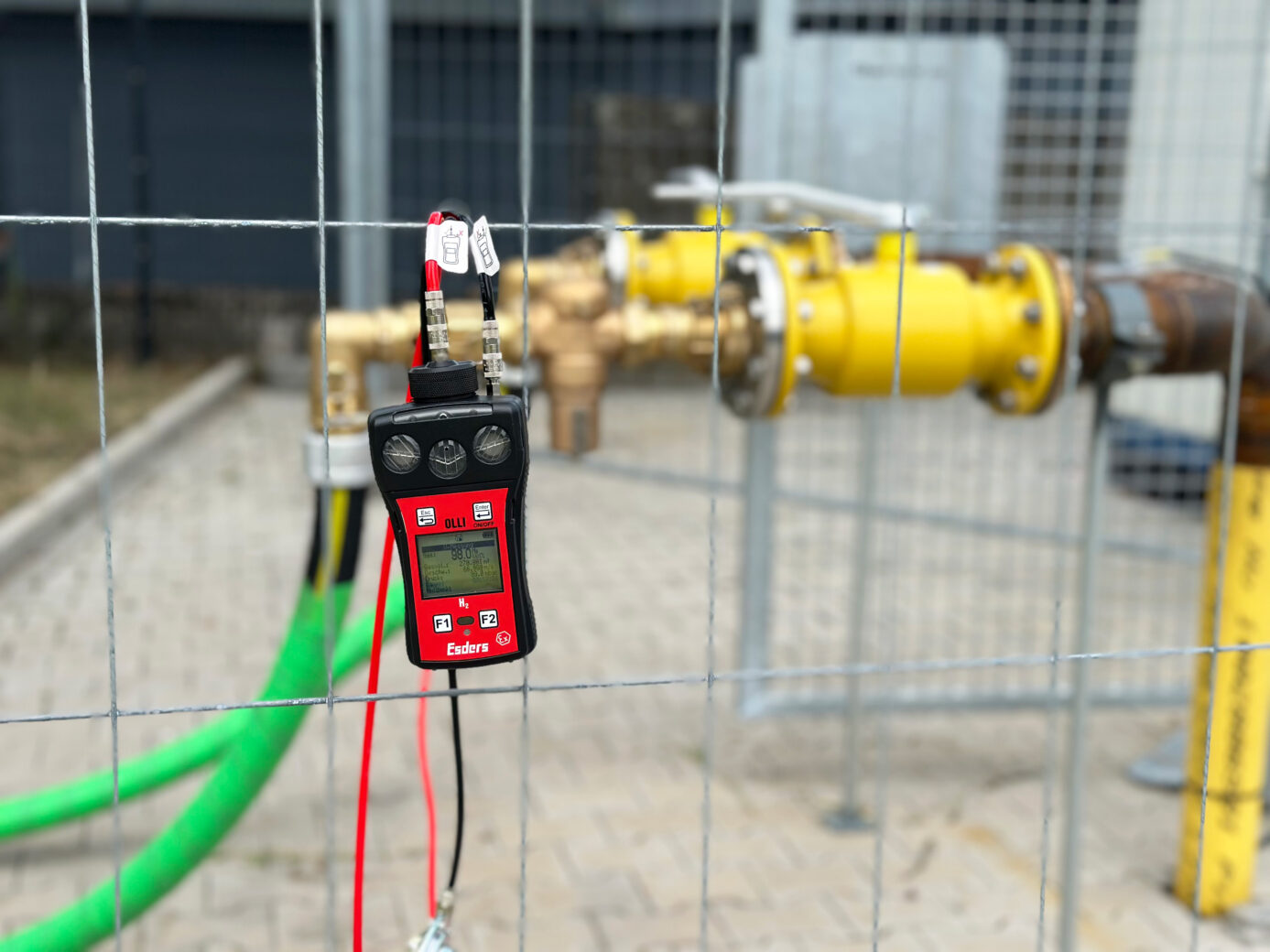

Ahora que ha finalizado la fase de inicialización del sensor, conecta OLLI H2 al regulador de presión del dispositivo de purga utilizando la manguera de conexión especial para la Medición-V. Las lengüetas de la manguera de conexión ayudan a garantizar una instalación correcta. La manguera de conexión cuenta con un conducto de presión y otro de gas para el dispositivo de medición, lo que permite a OLLI medir la concentración de gas y el caudal.
Paso 4: Encendido y combustión controlada
Activa el encendido continuo de la antorcha de gas portátil y abre la válvula. El hidrógeno se introduce en la antorcha de forma controlada, donde se quema de manera segura. El dispositivo integrado de prevención de retroceso de llama IIC garantiza en todo momento que la llama no pueda retroceder hacia la tubería. Durante todo el proceso de quema, puedes supervisar todos los parámetros clave a través de la pantalla de OLLI H2. El dispositivo registra y almacena de forma continua:
- La concentración actual de gas
- El volumen total de gas quemado
- El caudal en la tubería
- La presión aguas abajo del regulador de presión
- La duración de la quema hasta el momento
Paso 5: Finalización y documentación digital
El proceso de despresurización finaliza de forma segura una vez que las lecturas de concentración de gas, presión y caudal han descendido a «0». La medición en OLLI H2 se detiene en ese momento. Por último, el registro completo del proceso se puede enviar de forma rápida y sencilla a Esders Cloud a través de la aplicación Esders Connect. De este modo, se garantiza que la documentación exhaustiva y conforme a la normativa sobre la prevención de emisiones se complete directamente desde la obra.
Documentación digital y conforme a la legislación vigente
Además de la seguridad, los requisitos en materia de documentación están cobrando cada vez más importancia. Aquí es donde OLLI H2 demuestra sus ventajas digitales: todos los volúmenes medidos y los datos de las pruebas se gestionan digitalmente a través de Esders Connect.
Los resultados de las mediciones se transmiten directamente desde la obra a la oficina a través de una aplicación. Los informes de pruebas (incluida la cantidad de hidrógeno quemado en antorcha) se generan automáticamente y se almacenan en la nube. Esto no solo ahorra tiempo en la obra, sino que también proporciona datos fiables para la elaboración inmediata de informes. En Esders Connect, todos los detalles del proceso, incluida la ubicación y los datos MDE, pueden consultarse directamente en cualquier momento y guardarse localmente.
