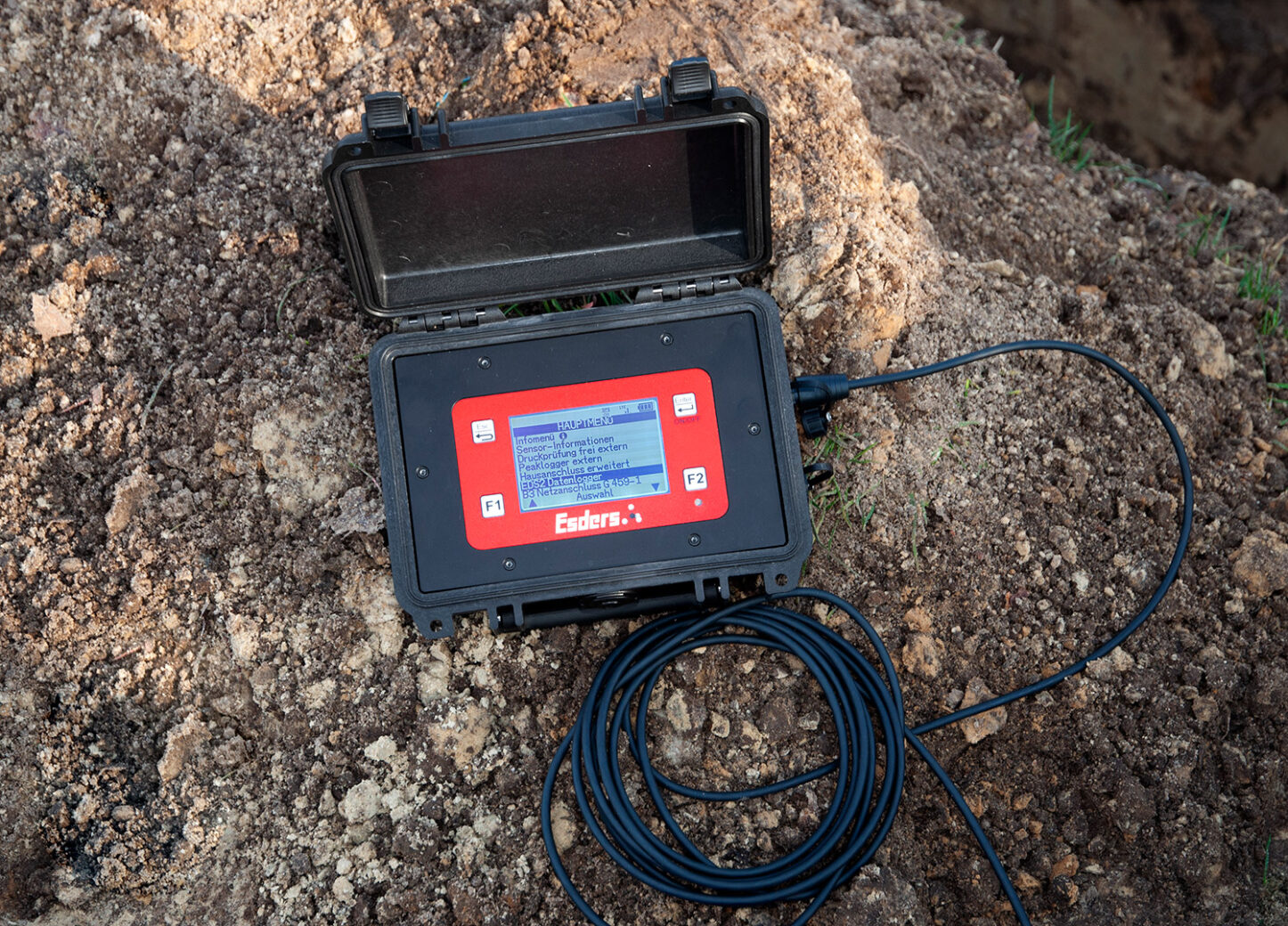

El smart memo es un dispositivo electrónico de medición de la presión para realizar pruebas de presión con la posibilidad de conectar varios sensores externos (EDS2). El smart memo dispone de varias opciones de menú que contienen procedimientos predefinidos y guiados por menús para realizar pruebas, por ejemplo, en el sector del gas y el agua. Además, se dispone de otras opciones de menú programadas para diferentes aplicaciones. La opción «registro de datos» EDS2 es un elemento de menú para el registro a largo plazo de varios sensores EDS2 para diversas aplicaciones. En este artículo, entraremos en más detalles sobre esta opción.
¿Qué puedo hacer con la opción "registro de datos"?
Con el registro de datos EDS2 se pueden registrar y documentar simultáneamente varios canales de medición durante un periodo de tiempo más largo. En cuanto se conecta un sensor EDS2, se registra automáticamente como canal de medición independiente. Todos los sensores EDS2 de Esders GmbH pueden utilizarse con el registro de datos EDS2. Así, es posible comprobar, controlar y documentar diferentes variables medidas de una aplicación. A continuación, se enumeran algunas aplicaciones de ejemplo:
Comprobación de contadores e instalaciones de gas
Con ayuda del registro de datos EDS2 y de varios sensores EDS2 se puede comprobar, por ejemplo, el comportamiento de control de un contador de gas o de un regulador de presión de gas en la instalación de gas. Para ello se pueden utilizar dos sensores de presión EDS2-P, uno conectado aguas arriba y otro aguas abajo del regulador. Los valores medidos de ambos canales de medición se registran al mismo tiempo durante un tiempo determinado y pueden compararse o comprobarse una vez finalizada la medición. Además, se pueden conectar uno o varios sensores de temperatura a la tubería para obtener más información.
Pruebas de pérdida de presión de los componentes
El «registro de datos EDS2» puede utilizarse, por ejemplo, para comprobar la pérdida de presión de piezas/componentes en sistemas de tuberías y registrarla durante un periodo de tiempo más largo. En los sistemas de tuberías, la pérdida de presión puede comprobarse a través de una placa de orificio con la ayuda de dos sensores de presión para estimar las velocidades. También pueden comprobarse las pérdidas de presión aguas arriba o aguas abajo de un consumidor.
Comprobación de flujos de proceso
El registro de datos EDS2 también puede utilizarse para comprobar distintos parámetros del proceso, por ejemplo, para comprobar la presión y la temperatura en un recipiente a presión o en una caldera. La temperatura, por ejemplo, puede comprobarse en varios puntos de medición para eliminar posibles fuentes de error en el proceso u optimizarlo.
Registro de presión y/o temperatura para pruebas de presión según DVGW G 469 C3 y B2
En general, el registro de datos EDS2 también puede utilizarse para registrar datos de medición en diferentes puntos de medición como parte de una prueba a largo plazo en gasoductos de alta presión de acuerdo con la normativa DVGW G 469 C3 o B2.
¿Qué aspecto tienen el menú y el protocolo del registrador de datos EDS2? ¿Dónde están disponibles los datos de medición?
El Registrador de Datos EDS2 es un elemento de menú independiente (opcionalmente contratable) en el smart memo. Al iniciar la opción de menú, todos los sensores que se vayan a registrar deben estar ya conectados. El registro de la presión atmosférica puede activarse opcionalmente. Tras ajustar el intervalo de almacenamiento y la duración de la medición, se puede iniciar el registro. En caso necesario, se pueden ajustar los puntos cero de los sensores.
El ajuste de la duración de la medición está limitado al alza. La duración máxima de la medición depende del número de sensores conectados y del intervalo de almacenamiento seleccionado (un mayor número de sensores provoca una menor duración máxima de almacenamiento).
Una vez finalizado el registro, los datos de medición se ponen a disposición en un protocolo PDF en forma de diagramas gráficos de datos de medición. Además, los datos de medición se pueden descargar en formato Excel en Esders Connect.
¿Qué se necesita para realizar esta tarea?
Para llevar a cabo estas tareas, se necesita un smart memo con la opción de «registro de datos EDS2» activada. En función de los requisitos, son necesarios al menos uno o varios sensores EDS2 cuyos valores medidos deban registrarse. Cualquier sensor EDS2 de Esders GmbH puede utilizarse con el registro de datos EDS2. Están disponibles diferentes sensores de presión (EDS2-P), de temperatura (EDS2-T) y de caudal (EDS2-F). Próximamente también estarán disponibles los sensores de nivel EDS2, que también pueden utilizarse.
Se necesita un cable de conexión B11 para cada sensor conectado. Si se conecta más de un sensor EDS2, se necesita una pieza de conexión en T B11 para cada sensor adicional (disponible en longitudes de 5 m y 1 m).
En nuestra tienda online encontrará los accesorios de conexión adecuados, como adaptadores, mangueras, etc.
Ejemplo de set de equipamiento:
