El Reglamento de la UE sobre el metano (Reglamento (UE) 2024/1787) exige a los operadores del sector energético que registren, reduzcan y comuniquen periódicamente las emisiones de metano. Un componente clave de ello son los programas de detección y reparación de fugas (LDAR).
Las normas de la DVGW proporcionan reglas técnicas reconocidas que transforman las obligaciones europeas en procedimientos prácticos. En este contexto, la norma DVGW G 465-5 describe el procedimiento para determinar las emisiones de metano de las tuberías de gas en la red de distribución de gas de hasta 16 bar. Esto incluye la detección, cuantificación e identificación de los componentes emisores como base para la reparación.
La metodología para la cuantificación metrológica de las tasas de emisión se describe en las hojas informativas de la DVGW de la serie G 425. Mientras que la G 425-1 define los principios generales, las partes siguientes describen procedimientos específicos. Por ejemplo, la G 425-2 se aplica a las instalaciones subterráneas, mientras que la DVGW G 425-3 detalla el método de extracción (bagging) para instalaciones en superficie a nivel de la fuente.

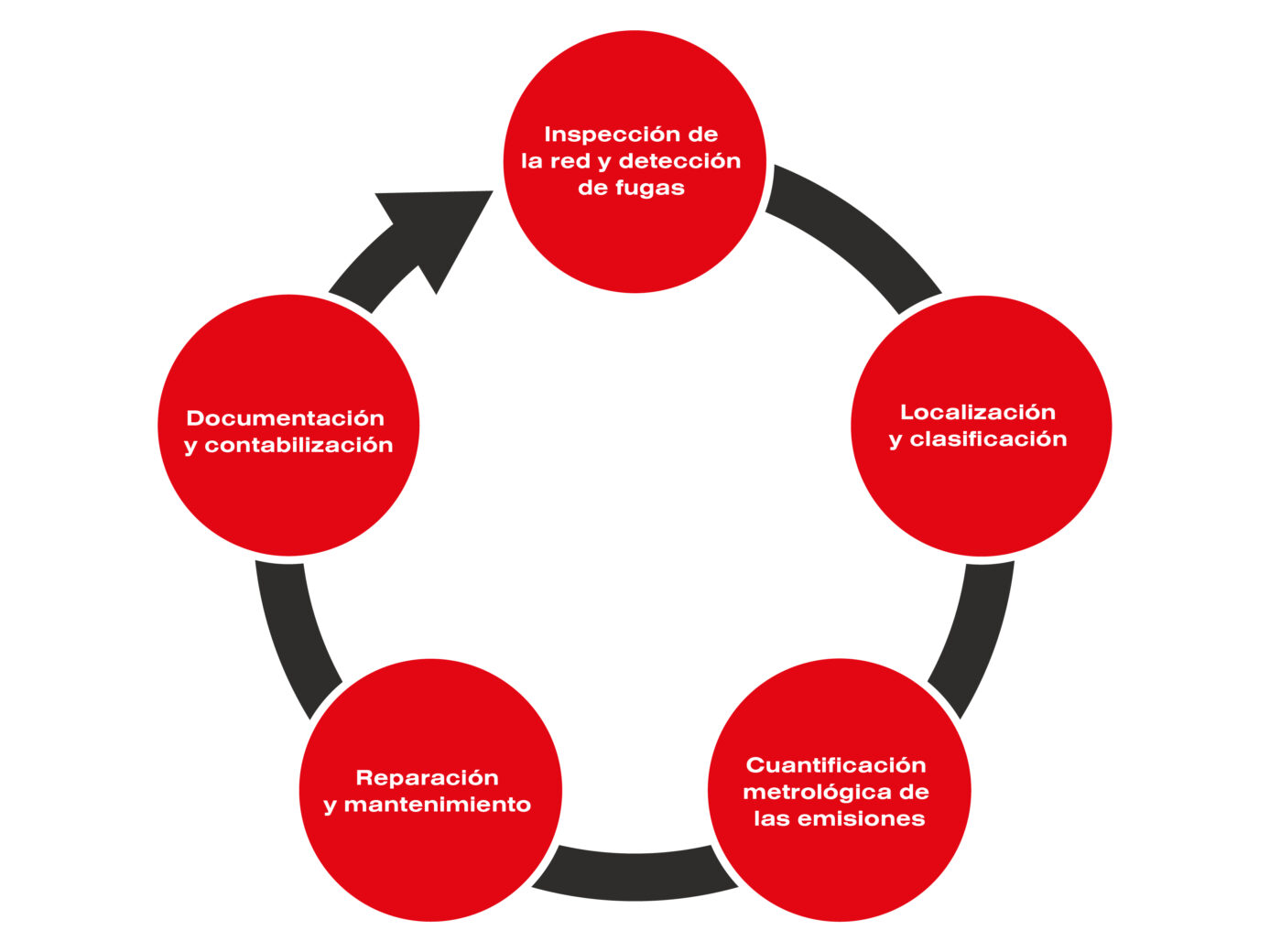

Inspección de la red de tuberías y detección de fugas
Inspección en superficie
Referencia a las fichas técnicas de la DVGW:
- G 465-1: Inspección de redes de tuberías de gas de hasta 16 bar.
- G 465-4-1 y siguientes: Equipamiento tecnológico para la inspección (vehículos, dispositivos portátiles, detección a distancia)
Localización y clasificación
Uso de medidores portátiles de concentración de gas para la localización precisa y la clasificación del peligro
Referencia a las fichas técnicas de la DVGW:
- G 465-3: Localización, clasificación y gestión de fugas de gas
- G 465-4-2: Medidores portátiles de concentración de gas
Cuantificación metrológica de las emisiones
Medición de las tasas de emisión
Referencia a las fichas técnicas de la DVGW:
- G 425-2: Método de extracción para instalaciones subterráneas
- G 425-3: Método de extracción para instalaciones en superficie / embolsado
Reparación y mantenimiento
Planificación y ejecución de medidas de mantenimiento
Referencia a las fichas técnicas de la DVGW:
G 465-2: Mantenimiento, puesta en servicio y desmantelamiento
Documentación y contabilización
Entrada en la red, estadísticas de daños y transferencia de valores para el informe anual sobre emisiones de metano
Referencia a las hojas informativas de la DVGW:
- G 426: Elaboración de informes sobre emisiones de metano
- G 465-5: Contabilidad global y presentación de informes a nivel de la red de distribución
Medición de emisiones de metano mediante el método de embolsado (DVGW G 425-3)
Preparación y evaluación de la seguridad
Antes de realizar una medición, es necesario descartar cualquier peligro como parte de una evaluación de riesgos. Esto incluye, por ejemplo, mantener una distancia suficiente de las zonas peligrosas, realizar una medición de la distancia de seguridad y proteger la zona de trabajo.
Procedimiento de medición

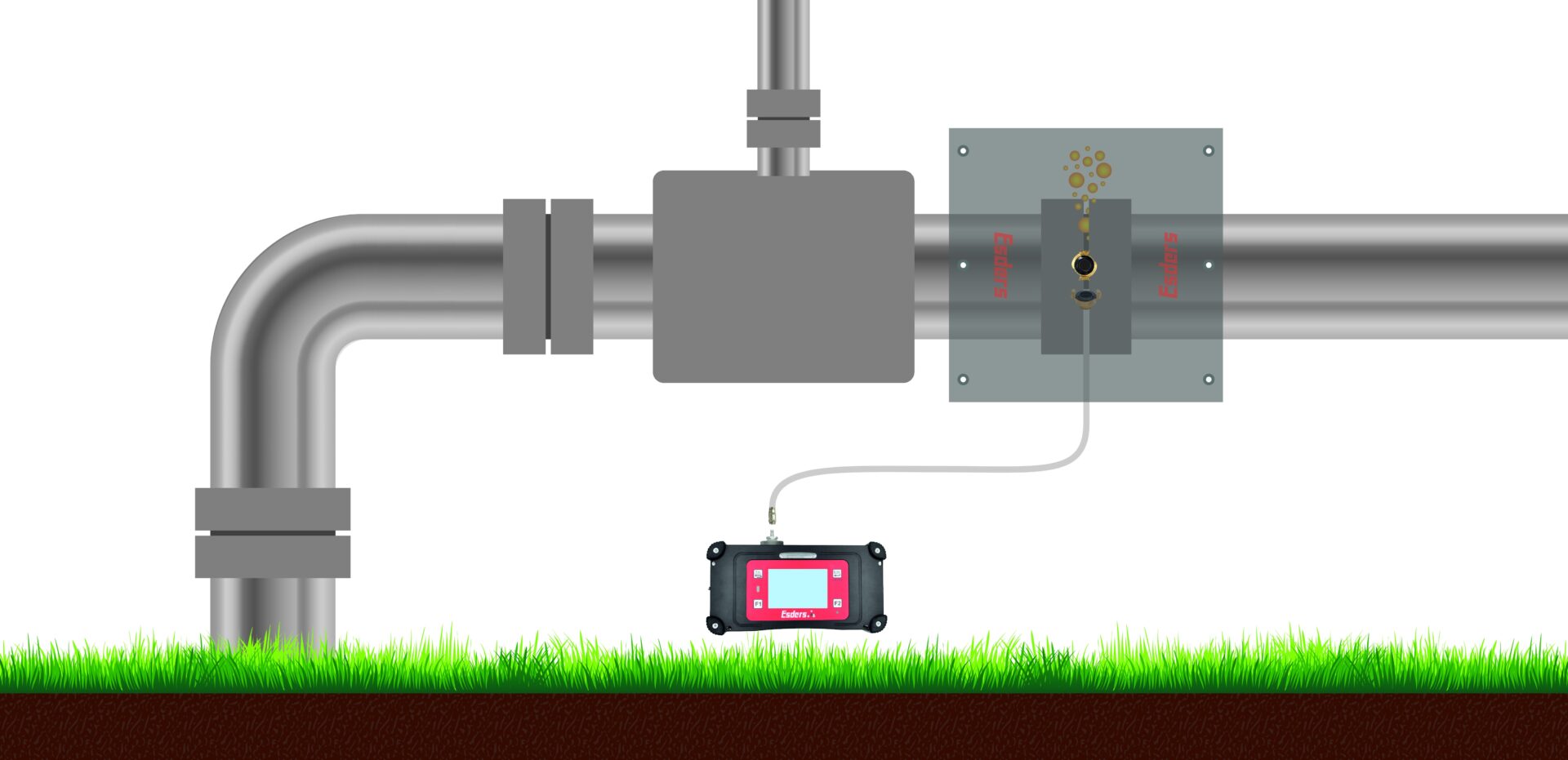

Una vez detectada la fuga, el componente o la pieza se envuelve en una bolsa hermética. De este modo se crea una cámara de extracción definida, lo que garantiza que se pueda capturar la totalidad del metano que se escapa. Se utiliza una bomba de vacío para extraer la mezcla de metano y aire de la bolsa sellada. El proceso de extracción continúa hasta que se alcanza un estado estacionario (concentración constante de metano). La tasa de emisión se determina a partir del caudal volumétrico en condiciones estándar y de la concentración de metano en el estado estacionario. Solo entonces se da por finalizada la medición.
.jpg?width=100)
Requisitos técnicos
La directriz establece límites claros e intervalos de registro para una cuantificación fiable y conforme a la normativa.
- Límites de temperatura y condiciones ambientales:
Las mediciones solo pueden realizarse a temperaturas ambientales comprendidas entre 5 °C y 35 °C. - Adquisición de datos e intervalos de medición:
Los datos de medición se registran cada 5 segundos durante la medición. - Parámetros de medición requeridos:
Se registran el caudal volumétrico, la concentración de metano, la temperatura y la presión. - Requisitos del dispositivo:
El detector de metano debe tener un límite de detección de al menos 10 ppm y cubrir un rango de trabajo de 0 a 100 % vol.
¿Cómo calcular las tasas de emisión?
La tasa de emisión de la fuga se calcula a partir de la concentración constante de metano y del caudal de extracción normalizado. El cálculo se realiza mediante la siguiente fórmula:
Requisitos de documentación según G 425-3
Para garantizar que la cuantificación sea notificable y auditable, la norma G 425-3 exige la elaboración de un informe breve. Este debe contener los siguientes elementos:
- Los resultados de la medición, incluidas las incertidumbres de medición
- Los instrumentos de medición utilizados
- El caudal de extracción y el registro de la medición de la concentración
- Una evaluación técnica de la plausibilidad de los resultados de la medición
Conclusión: Por qué es importante la cuantificación precisa de metano
La norma DVGW G 425-3 permite obtener tasas de emisión comparables y basadas en mediciones en fuentes en superficie. Junto con el marco procedimental de la norma DVGW G 465-5, constituye la base técnica para cuantificar con precisión las emisiones de metano. Esto resulta esencial para establecer prioridades en las medidas de reparación y para elaborar informes coherentes y conformes a la normativa en el marco del Reglamento de la UE sobre el metano.
