Además de los requisitos de cualificación del personal y los requisitos organizativos para el control de la resolución de problemas, que hemos descrito en una entrada de nuestro blog, también es necesario cumplir con los requisitos técnicos. Así, además de vehículos equipados con los medios de comunicación, las herramientas y los accesorios de cierre adecuados, se requiere en particular cierta tecnología de equipos. Lo que esto significa en términos concretos, especialmente en el contexto de una mezcla cada vez más extendida de hidrógeno en el gas natural,  es que se necesitan dispositivos de última tecnología y específicos, y por ello, queremos ilustrarlo con el ejemplo de nuestro detector de gas personal OLLI.

Prueba de funcionamiento del detector de gas personal

Poco después de recibir instrucciones del servicio de información y antes de llegar al lugar de la avería, el servicio de asistencia técnica en caso de avería debe llevar el equipo de medición de gas adecuado y comprobar el correcto funcionamiento del avisador de gas mediante una breve prueba indicadora. Se trata de comprobar visualmente si el dispositivo presenta daños y de exponerlo brevemente a un gas de prueba adecuado para comprobar si el dispositivo responde correctamente. También se comprueba el funcionamiento de la bomba integrada. Con el OLLI, ambas cosas pueden realizarse mediante el llamado «Bump Test», que puede iniciarse desde el menú principal. Ya hemos creado un tutorial sobre el tema.

Medición de gas en espacios confinados con el detector de gas personal OLLI

Al llegar al lugar de la avería, lo primero que hay que hacer es llevar a cabo la llamada «medición de gas en espacios confinados», es decir, comprobar con un detector de gas personal con alarma adecuado si hay una atmósfera explosiva. Para ello, es preferible elegir un dispositivo de medición con una función de medición de protección contra explosiones certificada según DIN EN 60079-29-1. El OLLI está certificado según esta norma, entre otras.

La opción "entrada en espacios confinados" del detector de gas personal OLLI

Utilice la opción de menú «Entrada en espacio confinado» para el procedimiento de «medición de gases en espacios confinados» con el OLLI. Este procedimiento puede iniciarse de camino al lugar de la avería, después de haber realizado con éxito la prueba de indicación mencionada anteriormente, ya que los sensores necesitan cierto tiempo para » adaptarse «. Esto puede ahorrar un tiempo valioso. Es importante arrancar el aparato cuando haya aire fresco para que los puntos cero de los sensores se ajusten correctamente y los valores medidos no se distorsionen posteriormente. Si no se puede garantizar aire fresco (aire ambiente limpio) en el vehículo del servicio de eliminación de averías, la fase de rodaje sólo debería tener lugar al llegar al lugar.

Cuando realice mediciones libres con el OLLI, asegúrese de que la entrada de gas en la parte superior del dispositivo esté libre de partículas de suciedad o elementos similares y de que el gas pueda fluir sin obstáculos. Además, dependiendo de las condiciones del lugar, las mediciones deben realizarse a la altura de la cabeza o por encima, ya que el gas natural es más ligero que el aire y, por tanto, se acumula en la parte superior (por ejemplo, justo debajo del techo). Para la medición libre con un OLLI en la configuración de ejemplo que se muestra a continuación, no importa si el gas es natural o una mezcla de hidrógeno (H2) y gas natural con una proporción de 20 vol.-% de H2.

Adición de H2 en el gas natural

Utilizando el principio de medición del tintado térmico (combustión catalítica) en el conjunto de sensores, tanto las mezclas de gas natural-aire potencialmente explosivas como las mezclas de hidrógeno-gas natural-aire pueden medirse de forma fiable en la opción de menú «Supervisión del área de trabajo» hasta que se aproxima al límite inferior de explosividad (LIE). El comportamiento del sensor es prácticamente idéntico en ambos casos. No es necesario calibrar por separado el detector de gas.

La importancia de disponer de un buen equipo de alarma de gases

Se trata de un tema de gran actualidad para muchas empresas de servicios públicos, ya que la información sobre las medidas de mezcla de hasta un 20 % vol. de hidrógeno, que se están impulsando por motivos ecológicos, se pone ahora a disposición de un amplio sector de la población a través de los medios de comunicación alemanes. Después de pruebas internas exhaustivas, nosotros, como fabricante, podemos recomendar el OLLI como un dispositivo seguro para las mediciones, incluso con una impureza de hidrógeno de 30 vol.%. Los dispositivos de medición que utilizan un sensor de infrarrojos para controlar el entorno en busca de atmósferas explosivas tienen claras desventajas en este caso, ya que un sensor de infrarrojos no puede detectar el hidrógeno. Sin embargo, hay algunos puntos a considerar cuando se utiliza el OLLI en la configuración anterior:

  • La adición de hidrógeno al gas natural reduce ligeramente el LIE, ya que el hidrógeno tiene un LIE de 4 Vol.-%, pero el metano (principal componente del gas natural) tiene un LIE de 4,4 Vol.-%. Por lo tanto, para garantizar que el dispositivo de alarma de gas advierta a tiempo de una atmósfera potencialmente explosiva, se recomienda reducir los umbrales de alarma en aproximadamente un 5% de LIE, posiblemente un 10% de LIE.
  • El sensor electroquímico para la detección de monóxido de carbono (CO) es sensible al hidrógeno, es decir, incluso una cantidad muy pequeña de 100 ppm (= 0,01 vol.%) de hidrógeno en la atmósfera puede, en determinadas circunstancias, dar lugar a una lectura de hasta 30 ppm de CO

El olor del gas natural no cambia cuando se añade hasta un 30% vol. de hidrógeno, es decir, el olor característico del gas puede detectarse incluso a concentraciones muy bajas, de unas 200 ppm.

Localización de la fuga

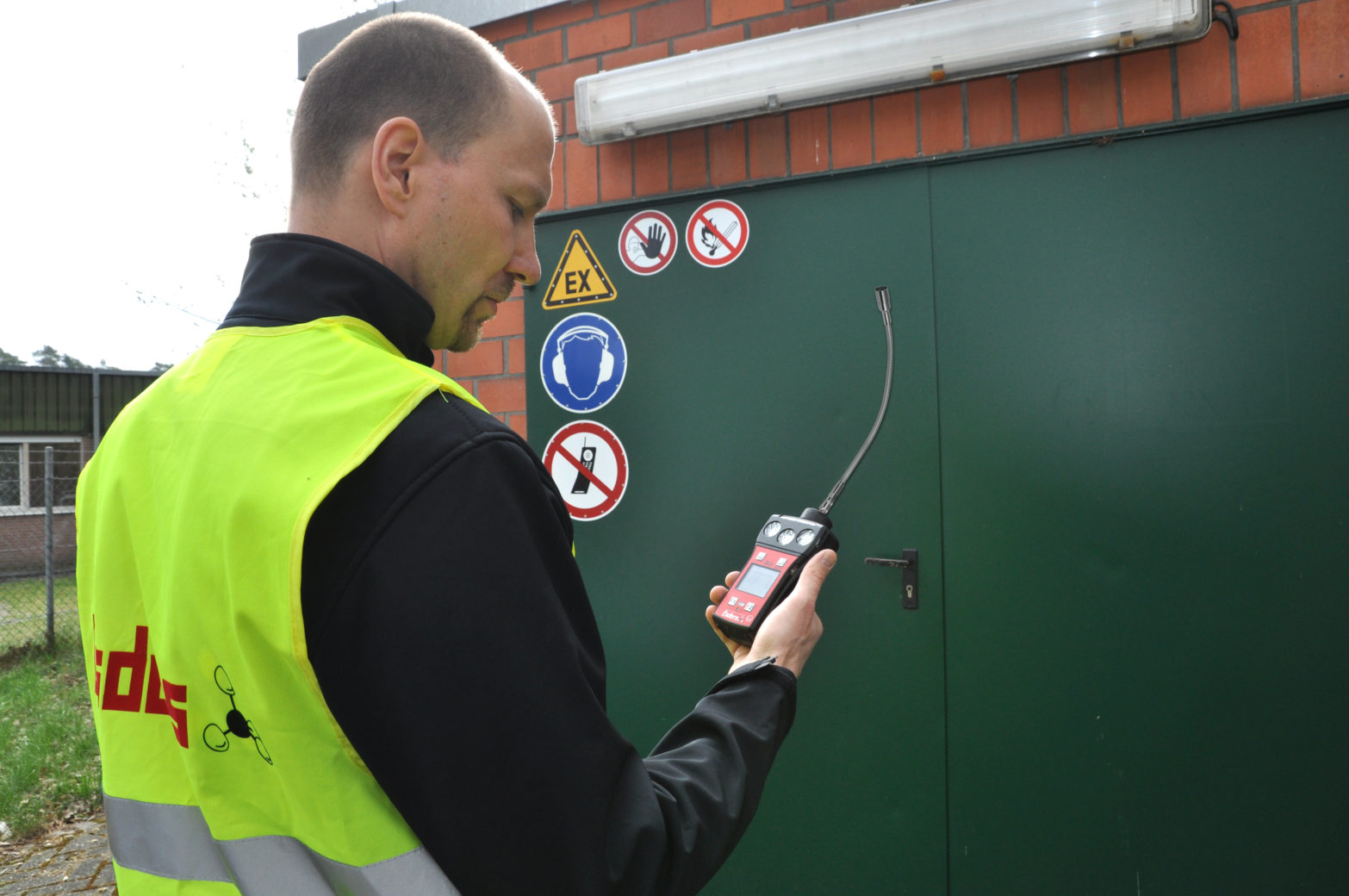

Si el lugar del accidente es «seguro», es decir, si se ha garantizado mediante un dispositivo de aviso de gas que no existe una atmósfera potencialmente explosiva y, por tanto, ningún peligro inmediato, suele determinarse el origen de la fuga de gas. Para ello, en el OLLI se utiliza la opción de menú «Inspección del edificio», que reacciona de forma sensible a concentraciones muy bajas (rango de ppm), especialmente en el rango de medición inferior.

Antes de cambiar de «Entrada en espacios confinados» a «Inspección de edificios», es importante volver a dejar funcionar el sensor en aire fresco para que el punto cero se ajuste correctamente. Si el cambio se realiza por error directamente en una sala contaminada con gas, la concentración real de gas puede estimarse posteriormente de forma incorrecta. Para evitarlo, basta, por ejemplo, con colocar el dispositivo de medición en la ventana abierta del sótano durante la fase de rodaje de la «Inspección del edificio». Después, el origen de la fuga de gas puede determinarse con el OLLI y la sonda manual acoplada «caminando» a lo largo de la tubería de gas. Sólo cuando se haya encontrado el punto o puntos de fuga y se hayan sellado al menos provisionalmente, se habrá completado la eliminación de la avería y se podrá emprender o planificar cualquier medida posterior.

Herramientas e instrumentos necesarios para llevar a cabo la comprobación

  • 280010 Medidor y avisador de gas OLLI con función de medición certificada para protección contra explosiones
  • 282100 Opción Bomba
  • 282102 Opción conjunto de sensores (tonificación térmica / combustión catalítica, medición de gases combustibles, incluidos CH4, H2)
  • 282106 Opción medición de oxígeno (electroquímica)
  • 282107 Opción medición de monóxido de carbono (electroquímica)
  • 282114 Opción entrada en espacios confinados (rango Warn LEL)
  • 282116 Opción inspección de edificios (rango ppm)
  • 282122 Opción pureza del gas de purga (rango Medir vol.%)
  • 272023 Sonda de conexión rápida V4 con cabezal filtrante y mecanismo antitorsión
  • 282001 Estación de carga para OLLI
  • 212112 Fuente de alimentación 230 V
  • 282028 Maletín con inserto OLLI
  • 331020 Equipo de prueba PED Basic 35 l/h
  • 372004 Bote de gas de prueba 1000 ppm metano
  • 372025 Bote de gas de prueba 4 componentes 1 l – 12 bar
  • 372009 Bote de gas de prueba 100 Vol.% metano
  • 338005 Soporte para botes de gas de prueba
