Los cables de fibra óptica representan el futuro digital como ninguna otra tecnología de telecomunicaciones. Hasta ahora, la expansión de la infraestructura de fibra óptica en Alemania ha sido lenta. El coste de instalación de una canalización de fibra óptica es relativamente alto en comparación con las líneas basadas en el cobre. Además, las innovaciones técnicas permitieron aumentar considerablemente los anchos de banda posibles de los cables de cobre, de modo que se podían conseguir anchos de banda suficientes al menos para los hogares normales.
Sin embargo, con la expansión de la red 5G, que ahora también se está impulsando en Alemania, debe ir acompañada de una ampliación masiva de la infraestructura de fibra óptica. Esta tecnología de telecomunicaciones puede proporcionar los anchos de banda necesarios para las células de radio 5G. Esto aumenta los requisitos de pruebas y documentación de los conductos de cables.
¿Qué es una canalización de fibra óptica subterránea?
Una canalización de fibra óptica subterránea es un sistema de tuberías enterradas que protege y facilita la gestión de cables de fibra óptica. Está diseñada para garantizar la seguridad y organización de los cables, ofreciendo ventajas como protección contra condiciones climáticas adversas y facilitando la expansión de la red.
Estos sistemas son comúnmente utilizados en redes de telecomunicaciones para servicios de alta velocidad y contribuyen a la eficiencia y fiabilidad de las comunicaciones al reducir interferencias externas y mejorar la protección de la infraestructura de cables.

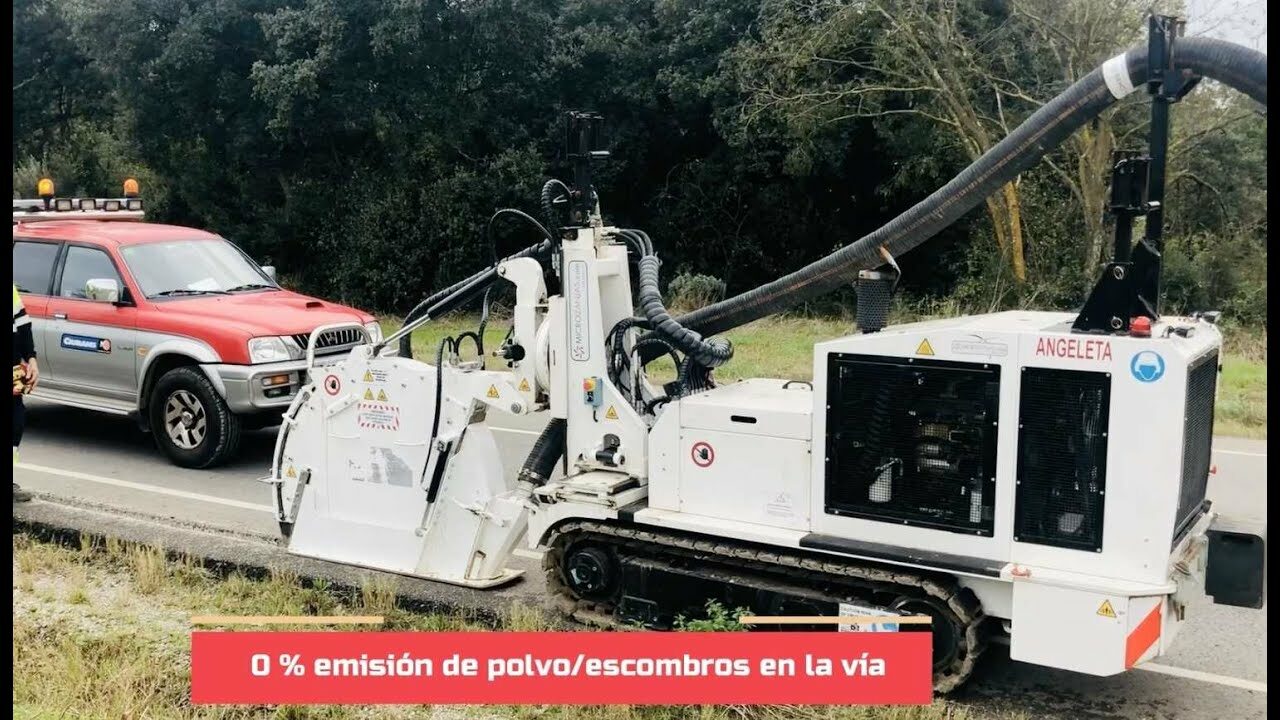

Las tuberías de fibra óptica se suelen instalar en las llamadas microzanjas. Las microzanjas para fibra óptica son unas zanjas estrechas y poco profundas que se excavan en el suelo. A diferencia de las zanjas tradicionales, que son más grandes y profundas, las microzanjas son menos invasivas y permiten la instalación de cables de fibra óptica de manera más rápida y eficiente, minimizando el impacto en el entorno.
Por qué realizar pruebas en una canalización de fibra óptica
Desde hace algún tiempo se presta más atención a la calidad de los trabajos de instalación y cada vez se elaboran más directrices y reglamentos al respecto. Como uno de los mayores operadores de redes de Alemania, Telekom ha elaborado directrices y las ha publicado en forma de condiciones técnicas contractuales adicionales como «ZTV TKNetz 40«.
La ZTV TKNetz 40 incluye, entre otras cosas, requisitos para los trabajos de instalación y tendido de fibra óptica subterránea, así como requisitos para los procedimientos de prueba para comprobar el estado de los tubos de protección de cables, los llamados speed pipes, después de los trabajos de tendido de fibra óptica.
Hay buenas razones para comprobar el estado de las canalizaciones de fibra óptica o speed pipes después de los trabajos de instalación.
Básicamente, hay que evitar que pueda penetrar agua en las canalizaciones de fibra óptica, que puede transportar suciedad u otras impurezas que dañen las fibras ópticas. Esto conduce inevitablemente a un fallo de la señal de telecomunicaciones, por lo que las speed pipes deben estar siempre libres de fugas. Al mismo tiempo, esta condición garantiza que se pueda acumular suficiente presión en las canalizaciones para fibra óptica para poder introducir las fibras ópticas en las mismas de la mejor manera posible. Debemos evitar una canalización obstruida de fibra óptica.
Sólo en un sistema de canalización de fibra estanco a la presión puede generarse la alta presión necesaria para introducir fibras de vidrio en conductos de fibra óptica de varios kilómetros de longitud. Además, debe garantizarse el estado a largo plazo de las speed pipes, ya que es posible que haya que volver a inyectar fibras de vidrio individuales, por ejemplo, en caso de accidente o de daños en los cables. La presión necesaria para el proceso de soplado debe seguir siendo suficiente.
¿Interesado en realizar pruebas de presión en canalizaciones de fibra óptica?
¡Contacte con nosotros y nuestro equipo de expertos le guiará y recomendará el uso de los dispositivos adecuados!
Pruebas de presión en un tendido de fibra óptica subterránea o speed pipe

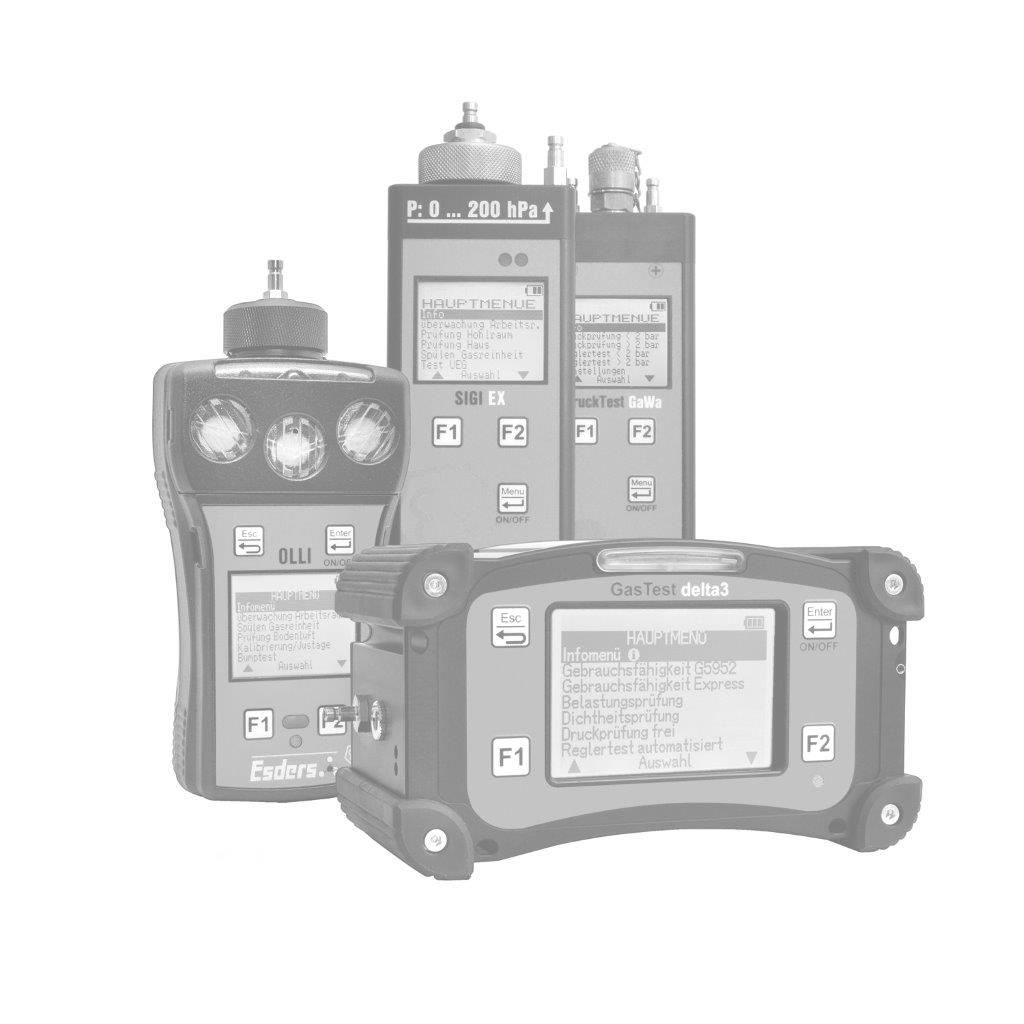

Con la opción ZTV TKNetz 40, se lleva a cabo una secuencia de prueba automatizada con el smart memo de acuerdo con la normativa. De acuerdo con los requisitos, la prueba incluye una prueba de estanqueidad pura con el medio de prueba aire. La presión de prueba es de 5 bares (sobrepresión).
.jpg?width=100)
.jpg?width=100)
Procedimiento de la prueba de presión en un tendido de fibra óptica subterránea
Tras el aumento de presión de las canalizaciones para fibra óptica hasta la presión de prueba, sigue una fase de ajuste. Esta fase está orientada proporcionalmente a la duración de la fase de prueba principal (20 % de la duración de la prueba principal). Durante esta fase de ajuste necesaria, se producen fluctuaciones de presión en la tubería, causadas por diferencias de temperatura y efectos específicos del material. La compresión del aire en la tubería durante el aumento de presión provoca un aumento de la temperatura, que debe equilibrarse de nuevo en el curso posterior. Esta igualación de temperaturas no debe producirse nunca durante la fase principal de la prueba, ya que provocaría distorsiones en la curva de presión.
Una vez equilibradas las temperaturas y estabilizada la presión de prueba, se pasa a la fase de prueba. Durante la fase de prueba, se mide y documenta la pérdida de presión que se produce, que puede deberse, por ejemplo, a fugas o a una mayor dilatación de la tubería.
Al final de la prueba, el valor de la pérdida de presión es el criterio decisivo para evaluar la estanqueidad. En la ZTV TKNetz 40, la pérdida de presión admisible se cuantifica en 500 mbar.
Esto significa que todas las tuberías rápidas que registran una pérdida de presión inferior a 500 mbar durante la prueba principal se declaran suficientemente estancas.
Duración de la prueba de presión en el tendido de fibra óptica subterránea
La duración de la prueba principal es de al menos cinco minutos y se prolonga tres minutos más por cada 1250 m de longitud de tubería. En el caso de pruebas simultáneas de varias speed pipes, la duración de la prueba principal se amplía y, al mismo tiempo, se requiere una prueba preliminar independiente de cinco minutos para cada tubería.
Según los requisitos actuales de la ZTV TKNetz 40, es más favorable en el cálculo global probar cada tubería de una instalación individualmente.
Una vez concluida la prueba, se determina la estanqueidad (o fugas) de la canalización de fibra óptica, lo que constituye el final de una etapa de instalación. A continuación se procede al sellado adecuado de las canalizaciones de fibra óptica para excluir la contaminación, hasta que finalmente se insuflan las fibras de vidrio según sea necesario.
Tras la prueba, los datos de medición y los resultados pueden enviarse digitalmente.
Con Esders Connect, los datos de medición registrados pueden enviarse directamente desde el smart memo a través de una conexión LTE a nuestro portal en línea basado en navegador web, donde pueden ser visualizados y gestionados por múltiples usuarios.
Las pruebas de presión y su importancia futura en las canalizaciones de fibra óptica
Las pruebas de presión para garantizar la estanqueidad de canalizaciones de fibra óptica serán una parte importante e integral de la progresiva expansión de la infraestructura de fibra óptica en el futuro. A medida que aumente la práctica y la experiencia en las aplicaciones, se irán optimizando los procedimientos de prueba y se modificarán los requisitos.
