El tema de las tomas de gas en las instalaciones de gas ha sido un tema polémico durante mucho tiempo. Fundamentalmente, se trata de la cuestión de si están permitidas y en qué forma. Recientemente se ha publicado un detallado artículo técnico sobre este tema en la revista alemana IKZ-Haustechnik (número 09/2021), que podemos recomendar encarecidamente y, por tanto, retomar y resumir aquí.
En nuestro resumen nos hemos centrado en el ámbito de la medición y comprobación de las tomas de gas y no hemos tocado el tema de las aperturas de ventilación, que también se trató en la revista.
El uso de las tomas de gas en las instalaciones de gas

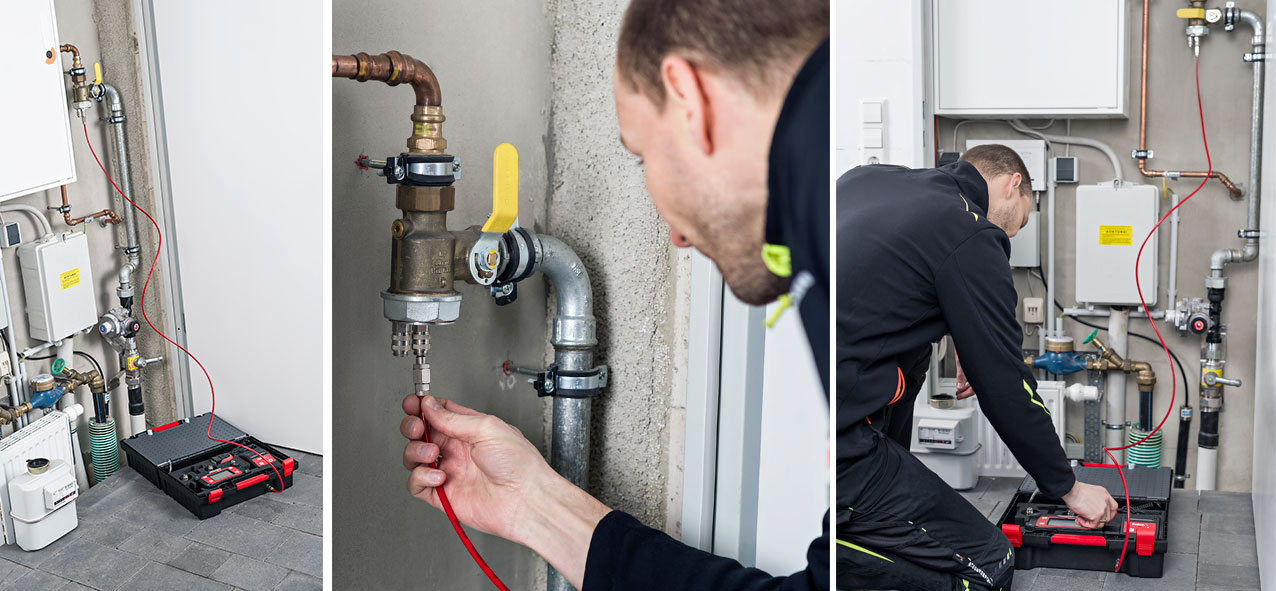

Las instalaciones de gas deben tener el menor número posible de tomas de gas para así no facilitar posibles ataques y estar protegidas contra el acceso no autorizado. No obstante, se requiere una conexión adecuada del dispositivo de medición a la instalación de gas para las siguientes pruebas según TRGI 2018 o DVGW G 495 (A):
- Prueba de carga y estanqueidad en tuberías recién colocadas
- Medición de la cantidad de fugas en el marco del mantenimiento de una instalación de gas
- Prueba de funcionamiento de los reguladores de media presión y, en caso necesario, de los reguladores de baja presión
- Medición de la presión de salida en reguladores de baja presión
- Medición de la presión de funcionamiento de la red de tuberías
¿En qué casos, en qué puntos de gas y para qué tipo de mediciones puede conectarse el dispositivo de medición al sistema de tuberías?
Desde el año 2000, el TRGI exige que se excluyan las tomas de gas de prueba situadas antes del regulador de presión de gas. Esto significa que sólo se pueden considerar aperturas u opciones de conexión detrás del regulador de presión de gas. Son concebibles las siguientes variantes:
- Para reguladores monotubo: Utilización de un adaptador entre el racor del regulador y el regulador de presión de gas.
- Para reguladores de paso recto: Utilización de un adaptador para montaje en aberturas de prueba existentes en o sobre el regulador de presión de gas (a menudo suministrado de fábrica).
- Independientemente del tipo de regulador: Utilización de un adaptador en la conexión de medición mínima del racor del regulador (si existe).
- Uso de un adaptador en el racor del contador de gas sin puerto de prueba (al desmontar el contador de gas).
- Uso de un adaptador en la conexión del contador de gas con puerto de prueba (no es necesario desmontar el contador de gas)

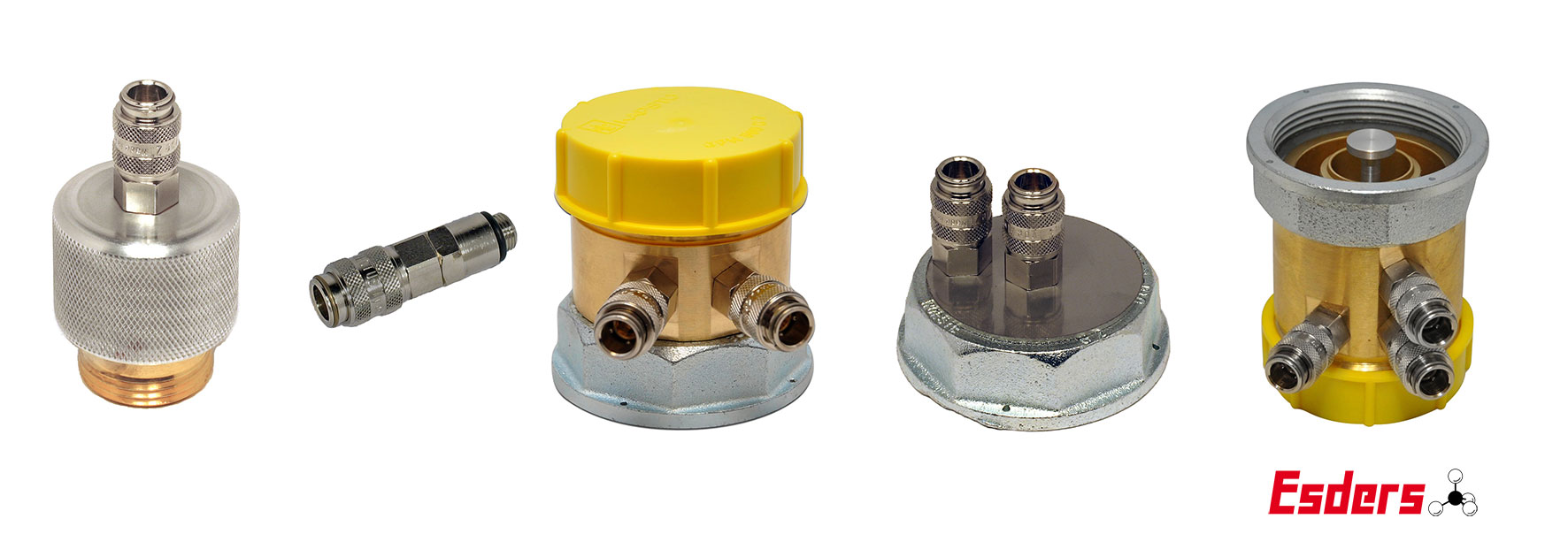

En la imagen puede ver una pequeña lista de adaptadores. Están disponibles en varios diseños y tamaños.
Desde nuestro punto de vista, la variante 2 no es adecuada para mediciones de presión iniciales o pruebas funcionales en reguladores de presión de gas debido al diámetro del orificio relacionado con el diseño de ≤ 1 mm.
En este caso son adecuadas las variantes 1 o 3 o, dependiendo de la instalación espacial del contador de gas y de la distancia al regulador de presión de gas, la variante 4.
En las variantes 1-5 pueden realizarse pruebas de carga y de estanqueidad, así como una medición de la cantidad de fugas. Sin embargo, las pruebas de carga y fugas suelen realizarse en tuberías recién instaladas antes de instalar los reguladores de presión de gas y los contadores de gas, por lo que no todas las opciones 1-5 están disponibles.
La ventaja (por ejemplo, cuando se utiliza una mini válvula de cierre) es que se mantiene el suministro de gas y, por tanto, se reduce considerablemente el trabajo necesario para cerrar y volver a arrancar.
La seguridad y las tomas de gas
Por lo general, no son necesarias puntos de gas de prueba específicos en el sistema de tuberías. Si, a pesar de todo, así fuera por motivos operativos (por ejemplo, tomas de gas de mayor diámetro), éstas deberán asegurarse de forma pasiva (protección contra interferencias) si están situadas en «zonas de acceso general».
La medida de protección pasiva más eficaz sigue siendo la ubicación de los sistemas de tuberías de gas en espacios que no sean «generalmente accesibles». Si esto no es posible, por lo general deben evitarse los extremos de las tuberías o las salidas.

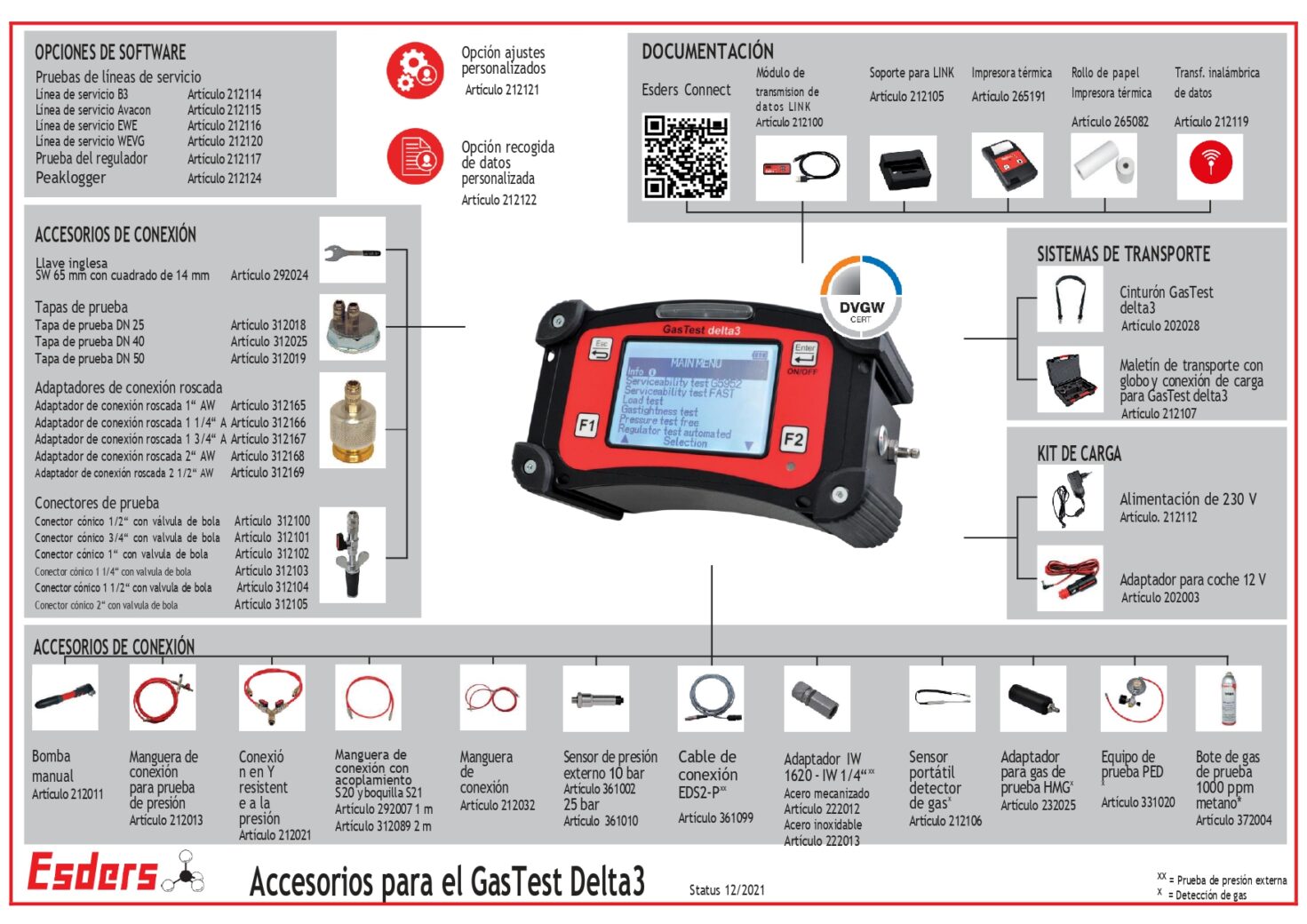

Aquí podrá encontrar una amplia gama de accesorios de conexión y adaptadores para pruebas según TRGI 2018 o DVGW G 495 (A).
