A menudo, nuestros clientes nos preguntan por las distintas sondas disponibles para la detección de fugas de gas. Mientras que en Alemania y los países vecinos es un procedimiento estándar utilizar sondas de alfombra en zonas urbanas con superficies pavimentadas, la sonda de campana para detectar fugas se suele utilizar en zonas sin pavimentar, y en terrenos algo más inestables, como prados y campos.
En otros países y continentes como Asia, el enfoque para el uso de sondas detectoras de gas es totalmente distinto, como veremos a continuación.
El uso de sondas para detectar gas en China
Las sondas de campana o triangulares suelen utilizarse para inspeccionar las redes de tuberías en China. Esto es una ventaja porque las tuberías de servicio suelen salir del suelo delante del edificio y van en vertical hacia arriba. En estos ámbitos de aplicación resulta engorroso trabajar sólo con la sonda de alfombra o con dos sondas diferentes en el trabajo diario.
El uso de la sonda de campana en un caso práctico
Para dejar claro qué desventajas puede haber cuando se utiliza la sonda triangular y de campana en comparación con la sonda de alfombra, hicimos una prueba con OLLI y sonda de campana en nuestra zona de pruebas en Haselünne. La combinación de nuestro dispositivo OLLI con una sonda de campana es una muy buena opción para localizar las más pequeñas fugas de gas.
La sonda de campana se utilizó a diferentes alturas y se registraron las indicaciones del dispositivo de medición. Esto se debe a que la sonda triangular o de campana también se utiliza «flotando» sobre el suelo por muchos operadores. Uno no coloca la sonda de campana a corta distancia y permanece en un lugar, sino que la mantiene a una distancia relativamente inestable del suelo y la recorre a lo largo de la tubería. Esto permite realizar una inspección de tuberías mucho más rápidamente, pero tiene consecuencias.
La influencia del viento en la detección de fugas de gas con sonda de campana
Nuestro vídeo muestra hasta qué punto esto afecta a las concentraciones medidas. Los efectos del viento son sumamente fuertes y también pueden dar lugar a visualizaciones que fluctúan constantemente.

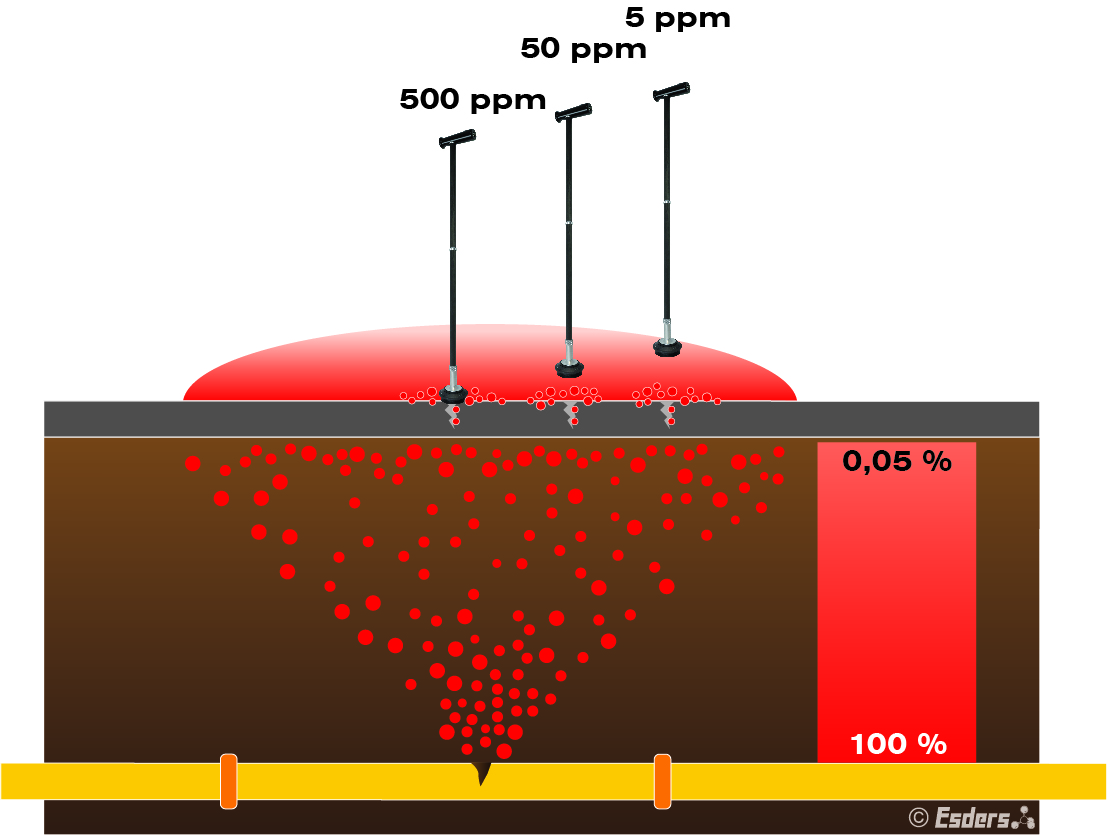

Las lecturas más constantes y elevadas se obtienen cuando la sonda se coloca en el suelo y permanece allí durante un breve periodo de tiempo. El viento se detiene y la difusión del gas desde el suelo se ve favorecida por la potencia de succión de la bomba.
A una distancia de 1 a 2 cm del suelo, el viento tiene una influencia significativa. El gas casi sin masa se desplaza en la dirección del viento y sólo se muestran concentraciones pequeñas y cambiantes. Esto conduce al hecho de que incluso no se muestra gas a mayor distancia.
Por ello, en nuestro test práctico nos decidimos por 3 escenarios: <5 mm de distancia de la sonda de campana al suelo, 5 cm de distancia y 10 cm de distancia, para poder mostrar diferencias claras en el tiempo de reacción, la concentración de gas mostrada y las fluctuaciones.
Recomendaciones de uso de la sonda de campana para detectar fugas de gas
A continuación, bajo nuestra amplia experiencia en el campo de la detección y medición de fugas de gas, le explicaremos cuándo y cómo se debe utilizar una sonda de gas como es la sonda de campana para detectar fugas correctamente.
¿En qué situaciones es mejor utilizar una sonda de campana frente a una de alfombra?
Recomendamos utilizar la sonda de alfombra para la inspección de tuberías si es posible. La sonda de campana sólo es la elección correcta cuando la hierba está alta y hay mucha humedad residual en la hierba, como gotas de rocío. También cuando el terreno es inestable o de difícil acceso.
Esto también significa usarla a una velocidad baja, si la sonda de campana está colocada correctamente y sin apretar y permanece poco tiempo. «Con corta permanencia» significa aproximadamente medio segundo. Esto se debe a que la sonda de alfombra sólo está en una posición durante un tiempo muy corto también. Se recorre aproximadamente 1,1 m en el segundo, si se desplaza a la velocidad recomendada de unos 4 km/h.
¿Cómo colocar correctamente la sonda?
Algunos de los especialistas más experimentados tenían sus dudas a la hora de colocar la sonda de campana directamente en el suelo, ya que un choque de presión durante este procedimiento también podría apagar la llama del detector de ionización de llama (FID). No hay que preocuparse por estos efectos con los dispositivos de medición por semiconductor o láser que se utilizan hoy en día. No obstante, se recomienda una colocación holgada en el suelo.
Estaremos encantados de ayudarle en caso de que le surja alguna duda. No dude en ponerse en contacto con nosotros.
