A continuación, exploraremos en profundidad cómo funciona la técnica de correlación y cómo puede ayudar en la detección de fugas en sistemas de tuberías. Veremos los fundamentos teóricos de la técnica de correlación, su aplicación práctica y las ventajas que ofrece en comparación con otros métodos de detección de fugas.
¿Qué significa correlación y como usar la técnica de correlación para encontrar fugas?

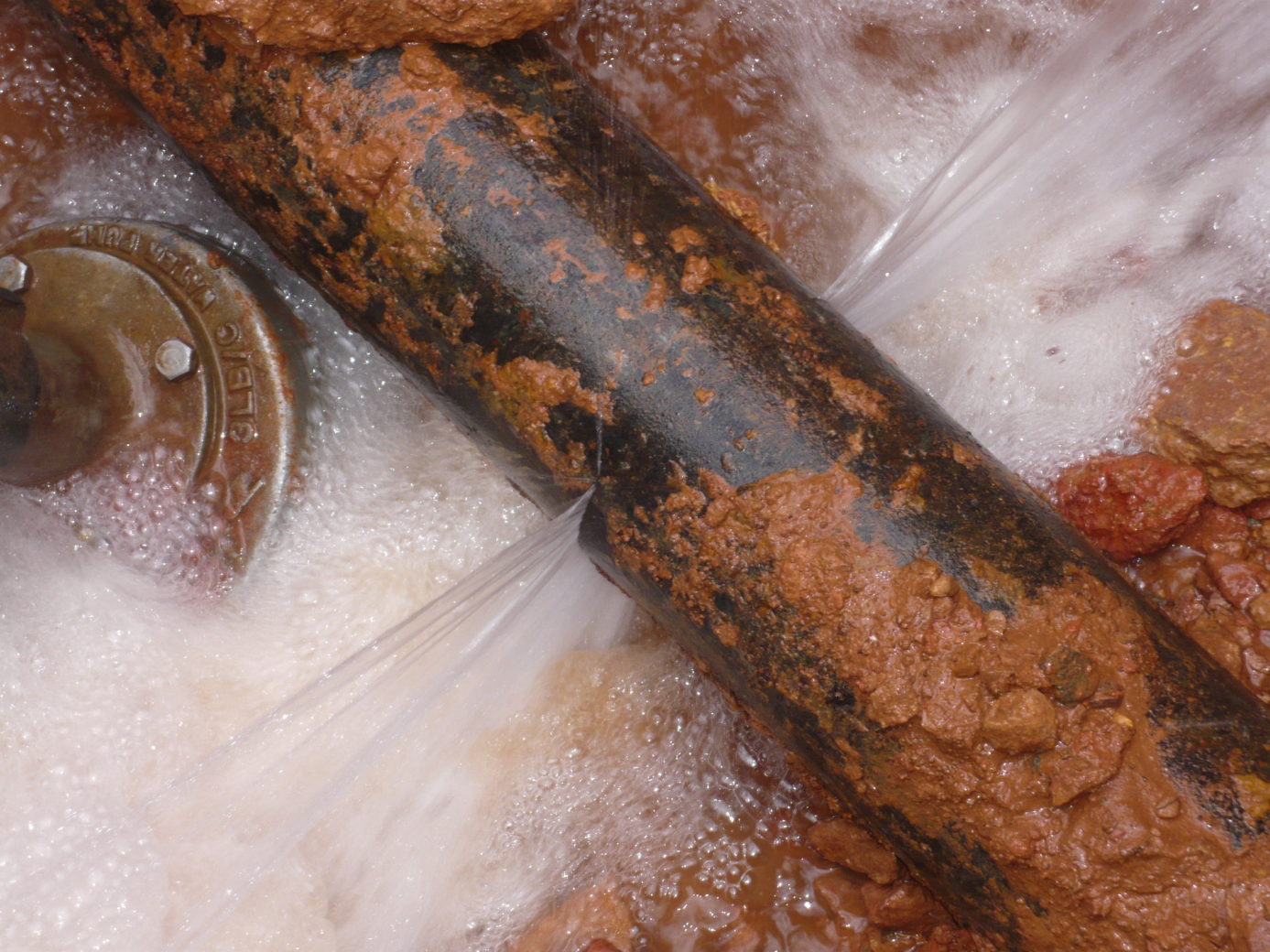

En la detección de fugas de agua, la correlación describe la medición de la diferencia de tiempo de las ondas sonoras a través de micrófonos. Las fugas de agua o aire comprimido de una tubería defectuosa generan ruido. Las ondas sonoras generadas en el proceso de la fuga se propagan en ambas direcciones de la tubería a cierta velocidad.
Parámetros y fórmula de la técnica de correlación
- D = Distancia total, longitud de la tubería entre los puntos de medición, se puede volver a medir con una rueda de medición
- L = Distancia a la fuga
- V = Velocidad del sonido en m/s, valor basado normalmente en valores empíricos
- La diferencia de tiempo T se mide en milisegundos (ms).
Se pueden conectar dos micrófonos (sensores) a la tubería con fugas, por ejemplo, a una boca de riego o a una corredera. Detectan el ruido generado por el agua o el aire comprimido que sale y lo transmiten al correlador.
Vídeo con datos de ejemplo
Las condiciones ideales para el cálculo del correlador
La presunta fuga debe encontrarse entre los dos micrófonos y debe conocerse la longitud de la tubería de agua entre los micrófonos. El correlador mide la diferencia entre dos puntos en el tiempo, la llegada del sonido al sensor 1 y la llegada del sonido al sensor 2. Esto significa que se mide el tiempo que tarda el sonido en llegar al micrófono. Esto significa que se mide el tiempo que tarda el sonido en llegar al micrófono. La velocidad y la diferencia de tiempo son las magnitudes necesarias para calcular la posición exacta de la fuga.

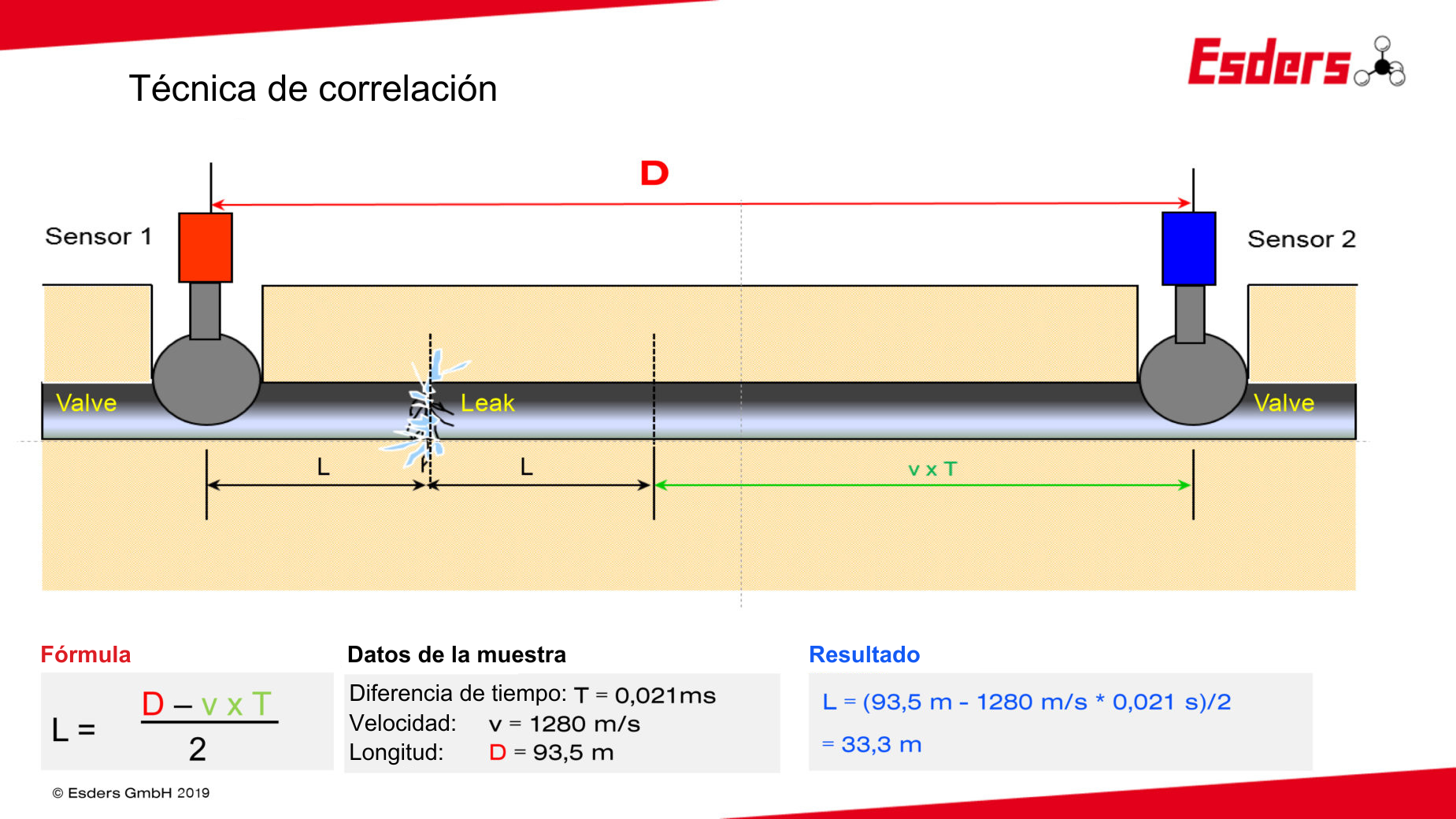

Esquema con datos de muestra
Cosas que hay que tener en cuenta al usar la técnica de correlación
Con los tubos metálicos es posible colocar los micrófonos más lejos unos de otros que con los tubos sintéticos. Esto se debe a que el sonido puede propagarse mejor en los tubos metálicos que en los sintéticos. En el caso de las tuberías sintéticas, hay que elegir distancias cortas para los micrófonos; en el caso de las tuberías metálicas, los micrófonos se pueden utilizar sin problemas para distancias más largas.
