Las instalaciones de gas deben ser seguras, estancas y fiables en todo momento, tanto en edificios residenciales como en grandes estructuras de servicios públicos. Para los instaladores y operadores de redes, esto significa realizar inspecciones periódicas, documentarlas y trabajar de forma eficiente al mismo tiempo.
Los problemas son bien conocidos: diversos procedimientos de inspección, diferentes dispositivos y la cuestión de la pérdida de tiempo en el trabajo diario en el sector de la fontanería, la calefacción y el aire acondicionado, así como en los servicios públicos. Además, las normas TRGI y DVGW G5952 no aclaran necesariamente los requisitos.

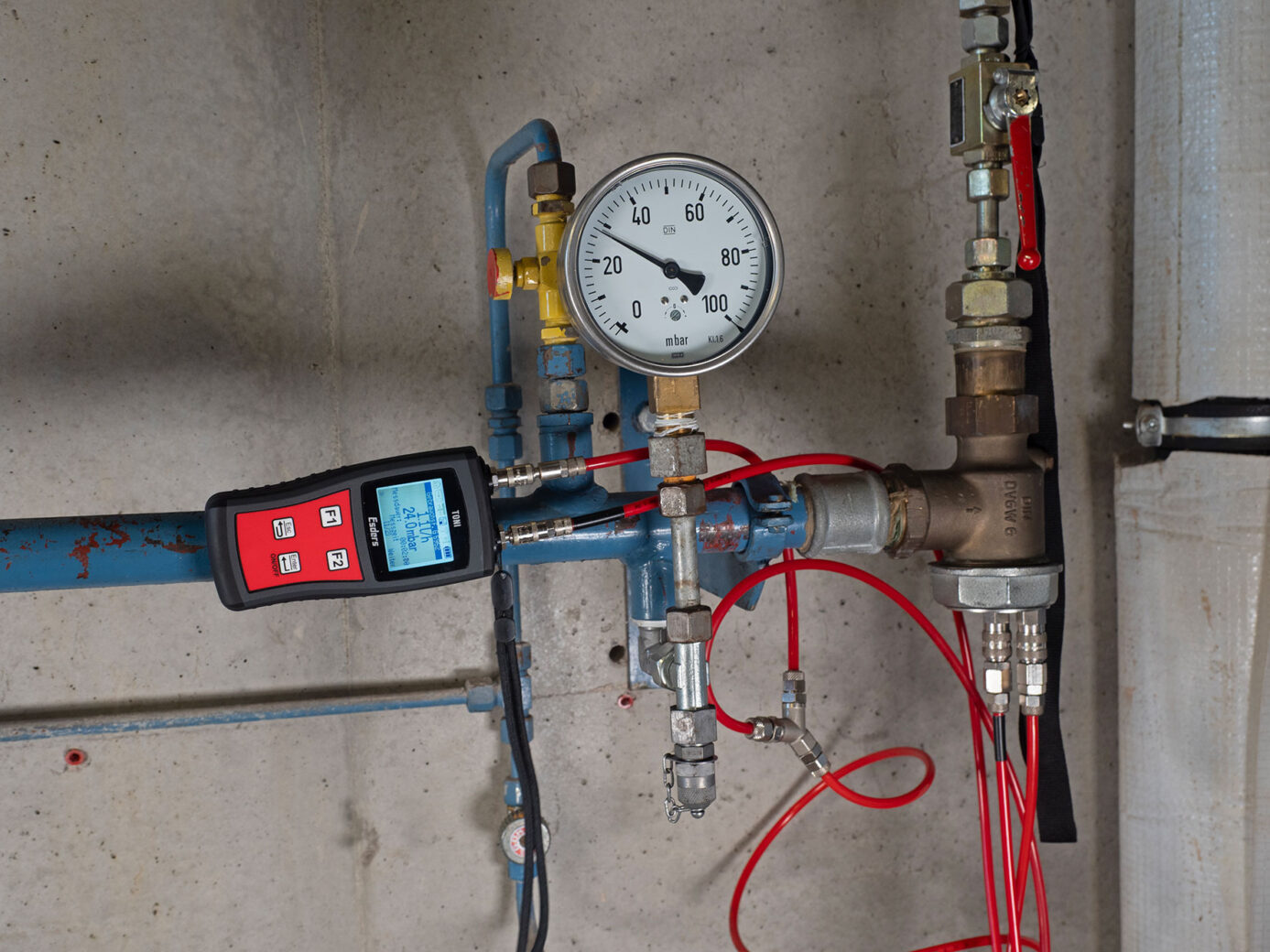

TONI FlowTest como solución a estos problemas
Aquí es donde entra en juego nuestro TONI FlowTest, que combina:
- Medición del caudal.
- Medición de fugas para una prueba de operatividad de acuerdo con la norma G5952.
- Pruebas de carga y fugas.
Todo en una única solución, incluida la documentación digital.
.jpg?width=100)
Medición de fugas fiable en comprobaciones de funcionamiento de instalaciones
La comprobación del buen funcionamiento sirve para comprobar si las tuberías de gas existentes en funcionamiento presentan fugas inaceptables. Se lleva a cabo en instalaciones de gas con presiones de funcionamiento de hasta 100 hPa y está regulada en TRGI G600. Los operadores están obligados a que una persona cualificada realice esta comprobación al menos cada doce años.

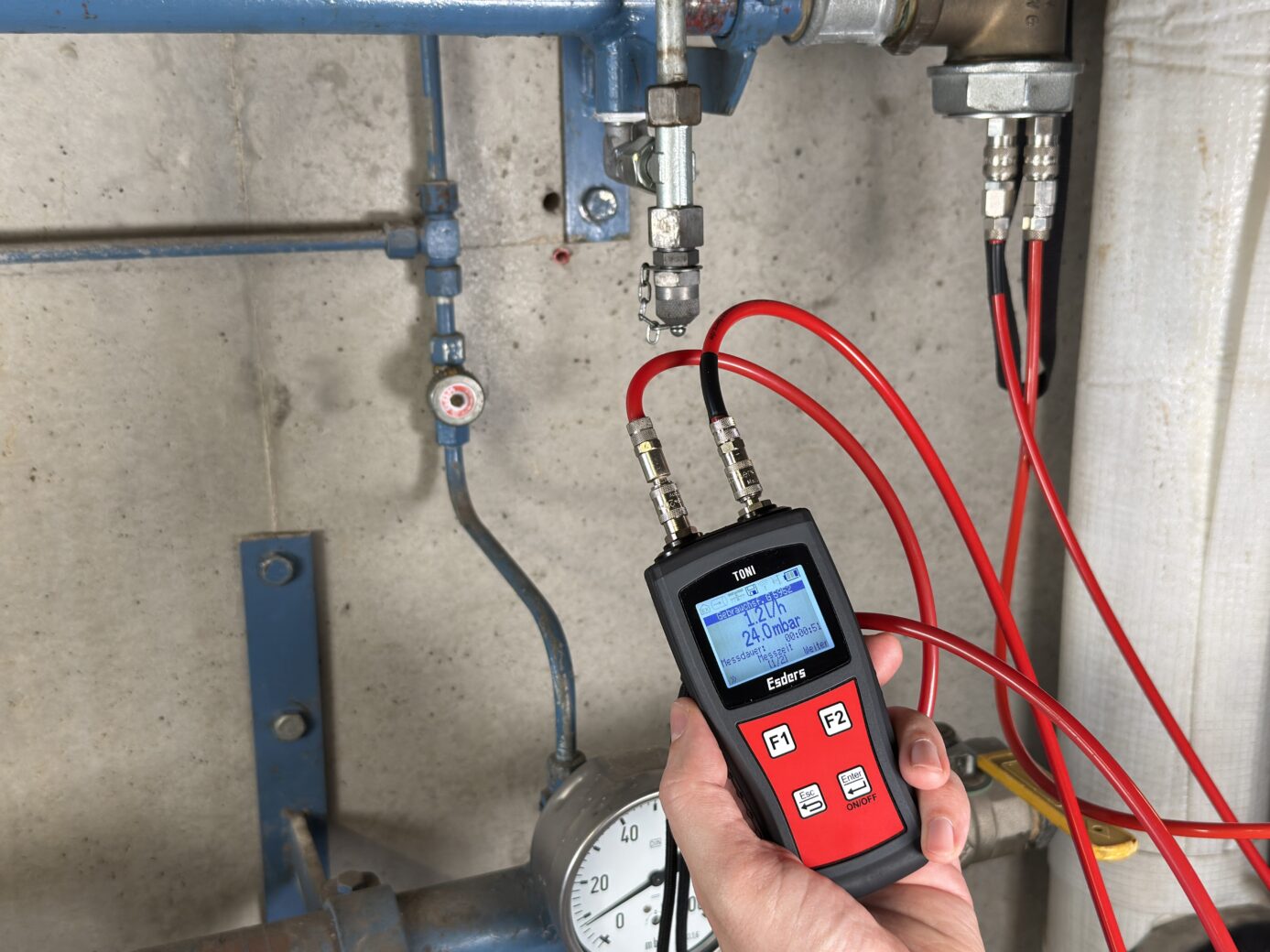

Durante la medición, los dispositivos de gas conectados deben desconectarse o cerrarse y la tubería debe conectarse al dispositivo de medición a través de una conexión de prueba. Tras un periodo de espera que depende del volumen de la tubería, se determina la tasa de fuga real y se muestra directamente.
Pruebas de carga y fugas en instalaciones de gas
La prueba de carga se realiza principalmente en tuberías de gas recién instaladas y sirve para comprobar la resistencia mecánica de las conexiones de las tuberías. La tubería se somete a una presión de prueba significativamente mayor con el fin de detectar defectos materiales o puntos débiles en una fase temprana. La presión de prueba necesaria se genera utilizando aire o un gas inerte (un gas que apenas reacciona químicamente). La prueba se realiza sin conectar ningún aparato o accesorio de gas, y la tubería no se llena con gas de funcionamiento.
Después de cualquier trabajo en la instalación de gas, se debe realizar una prueba de fugas. Esto garantiza que el sistema siga siendo estanco antes de suministrar gas operativo. También en este caso, la prueba se realiza con aire o un gas inerte. En las instalaciones nuevas, la prueba de fugas se realiza después de la prueba de carga.
Supervisión constante durante el proceso de prueba
Para realizar ambas pruebas, se cierra la tubería de gas y se conecta al dispositivo de medición mediante una conexión de prueba adecuada. Una vez alcanzada la presión de prueba, comienza una fase de estabilización, que da tiempo a la instalación para reaccionar. A continuación, comienza la prueba propiamente dicha. La presión se supervisa continuamente durante todo el periodo de medición.
Si la presión de prueba se mantiene constante durante todo el periodo de prueba tras la fase de estabilización y no se detecta ninguna caída de presión, la prueba se considera superada. Una vez finalizada la prueba, el sistema debe despresurizarse de forma controlada. Al igual que con todos los procedimientos de prueba en instalaciones de gas, es obligatorio documentar de forma completa y conforme a la normativa los resultados de la medición.
TONI FlowTest le guía a través de los respectivos procedimientos de prueba y pasa automáticamente a las siguientes fases de prueba. La presión se supervisa y registra constantemente de acuerdo con las especificaciones de TRGI G600.
Las ventajas más importantes de TONI FlowTest
Para realizar ambas pruebas, se cierra la tubería de gas y se conecta al dispositivo de medición mediante una conexión de prueba adecuada. Una vez alcanzada la presión de prueba, comienza una fase de estabilización, que da tiempo a la instalación para reaccionar. A continuación, comienza la prueba propiamente dicha. La presión se supervisa continuamente durante todo el periodo de medición.
Si la presión de prueba se mantiene constante durante todo el periodo de prueba tras la fase de estabilización y no se detecta ninguna caída de presión, la prueba se considera superada. Una vez finalizada la prueba, el sistema debe despresurizarse de forma controlada. Al igual que con todos los procedimientos de prueba en instalaciones de gas, es obligatorio documentar de forma completa y conforme a la normativa los resultados de la medición.
TONI FlowTest le guía a través de los respectivos procedimientos de prueba y pasa automáticamente a las siguientes fases de prueba. La presión se supervisa y registra constantemente de acuerdo con las especificaciones de TRGI G600.
✔ Comprobación del funcionamiento según DVGW G 5952 (clase L)
✔ Medición del caudal a presión de servicio
✔ Indicación de la cantidad de fuga en l/h para una evaluación directa
✔ Prueba de carga y fuga según TRGI (hasta 2 bar)
✔ Dos conexiones de presión: no es necesario volver a conectar.
✔ Menú intuitivo y procesos claros.
✔ >120 h de duración de la batería.
✔ IP64, extremadamente ligero y con imanes.
✔ Informes de prueba digitales a través de Esders Connect.
✔ Impresión mediante impresora térmica.
✔ Fabricado en Alemania, con servicio rápido.
Preguntas frecuentes del sector de la fontanería, calefacción, aire acondicionado y servicios públicos. Respuestas por parte de nuestro equipo especializado en TONI.
A menudo cambio de medidor. ¿Puede TONI FlowTest ahorrarme tiempo?
Sí. Para eso está diseñado. La medición del caudal le muestra inmediatamente si hay una fuga y cuál es su magnitud. La documentación se realiza automáticamente a través de Esders Connect.
¿Qué pasa con los sistemas grandes? ¿De 100 litros o más?
No hay problema. TONI FlowTest funciona independientemente del volumen de la tubería y, por lo tanto, también es adecuado para estructuras de edificios y sistemas de servicios públicos más grandes.
¿Sigo necesitando tablas o cálculos para la tasa de fuga?
No. La medición de clase L mide directamente la tasa de fuga. Sin cálculo de volumen, sin métodos gráficos, sin tubo en U.
¿Puedo enviar los resultados al cliente en formato digital?
Sí. Con Esders Connect, el informe de prueba se genera automáticamente y de forma gratuita.
Opciones:
- Directamente al cliente por correo electrónico.
- Como PDF para documentación.
- O impreso inmediatamente en la impresora térmica.
¿Cómo de rápido puedo empezar a usar el dispositivo?
Inmediatamente. Procedimientos guiados por menús, funcionamiento intuitivo, sin ajustes complicados.
El dispositivo le guía a través de las pruebas, como un asistente digital. Además, ofrecemos juegos de mangueras adaptadoras para dispositivos existentes.
Para empresas de servicios públicos: ¿Por qué TONI FlowTest aumenta la fiabilidad del proceso?
Las empresas de redes y servicios públicos tienen requisitos especiales:
- Pruebas repetibles.
- Documentación fiable.
- Dispositivos que funcionen tan bien en la sala de conexiones de la vivienda como en el exterior.
- Trazabilidad clara para auditorías y garantía de calidad.
TONI FlowTest cumple precisamente estos criterios:
- Documentación automática y apta para auditorías.
- Mediciones estables independientemente del volumen de la tubería.
- Diseño robusto para el servicio diario sobre el terreno.
- Dos conexiones de gas para un trabajo rápido.
